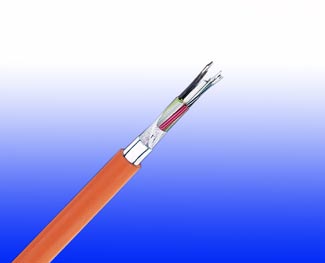

紧包缓冲式PVC阻燃光缆
MTA-B-C-D-H
应用
紧包缓冲式PVC阻燃光缆应用于配线箱之间，以及配线箱和终端设备之间在持续防火环境中的连接。适于多种室内和室外应用，包括建筑物之间的管道布线以及建筑物内部的提升井布线。
标准
标准适应 Telcordia GR409-芯 / TIA/EIA 568B.3 / ICEA-S-83-596
防火性能
|
阻燃性（单根垂直线缆测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|
降低火蔓延（垂直安装的成束电缆测试） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22I3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
|
无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
|
无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
|
最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
|
无有毒气体 |
NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
线缆结构
|
光纤 |
含有紧包缓冲层的单模和多模紧包光纤 |
|
加强件 |
芳纶丝或玻璃纤维缠绕，提供物理保护和增强抗拉强度。 |
|
内护套（可选） |
符合BS 7655-6.1标准的热塑性低烟无卤复合物LTS3类 |
|
开伞索（可选） |
将可选开伞索置于外护套下面以便护套移动 |
|
铠装（可选） |
STA: 波纹钢带铠装 |
|
|
SWB: 编织钢丝 |
|
外护套 |
热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。 |
物理性能和热性能
|
操作温度范围（固定） |
-20°C - +60°C |
|
温度范围安装(移动状态) |
0°C - +50°C |
|
最小弯曲半径 |
10×OD非铠装线缆 |
|
|
20×OD铠装线缆 |
电气性能
|
AWG |
|
14 |
|
标称导体外径 |
MM |
1.6 |
|
阻抗 |
Ω |
75+/-5 |
|
标称衰减@100MHZ |
DB/100M |
4.5 |
|
标称衰减@270MHZ |
DB/100M |
7.6 |
|
标称衰减@540MHZ |
DB/100M |
10.8 |
|
标称衰减@750MHZ |
DB/100M |
12.8 |
|
标称衰减@1000MHZ |
DB/100M |
14.8 |
|
电容 |
PF/M |
53.5 |
|
传播速率 |
% |
83 |
|
导体直流电阻 |
Ω/KM |
8.5 |
|
屏蔽直流电阻 |
Ω/KM |
12.1 |
|
电感 |
ΜH/M |
0.32 |
|
延时 |
NS/M |
4 |
结构参数
|
订货信息 |
纤芯数 |
标称总外径 |
拉伸力 |
最小弯曲半径 |
大约重量 |
|
|
|
MM |
N |
MM |
KG/KM |
|
MTA-B-2-0-Y |
2 |
7.6 |
250 |
76 |
55 |
|
MTA-B-4-0-Y |
4 |
7.8 |
250 |
78 |
67 |
|
MTA-B-6-0-Y |
6 |
8.6 |
400 |
86 |
77 |
|
MTA-B-8-0-Y |
8 |
8.8 |
400 |
88 |
81 |
|
MTA-B-12-0-Y |
12 |
9.3 |
400 |
93 |
90 |

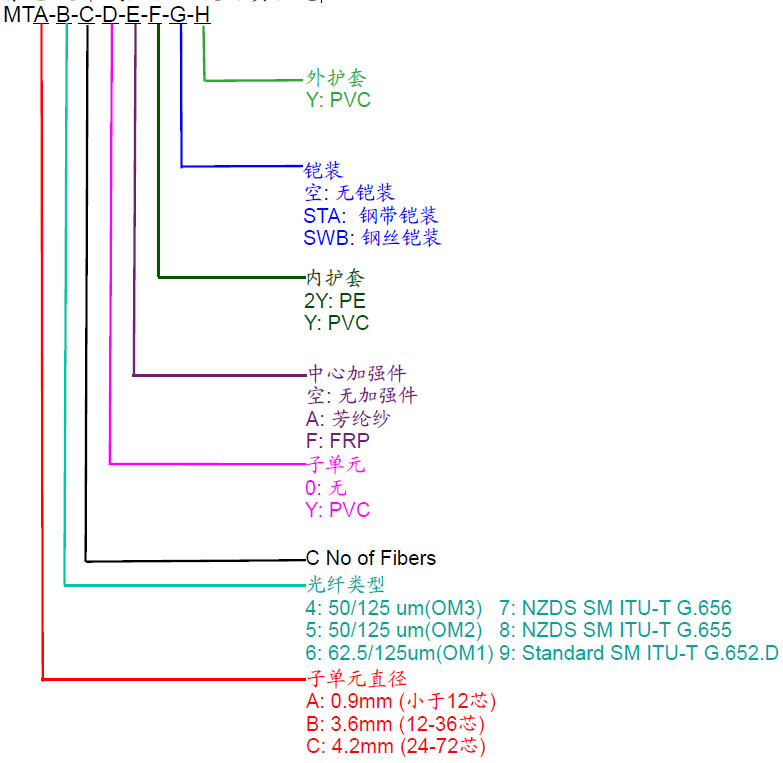

紧包缓冲式阻燃光缆订货信息
