PAS 公共广播系统 RS485 数据连接线 RE-02Y(St)H 1P18A

Article source：http://www.trcables.com/   author：上海嗨润   Release time：2018-02-01 09:52   Browse times：second

Return：PAS 公共广播系统

PAS 公共广播系统
RS485 数据连接线 RE-02Y(St)H 1P18A

RE-02Y(St)H 1P18A (CU/PE/OSCR/LSZH 1×2×18AWG)

应用

电缆设计为RS485数据连接线。电缆结合低电容的绝缘与良好的屏蔽性能，在火灾发生时以提供高速，无干扰，持续的数据传输功能。

标准

基本设计 EIA/TIA 485
无卤 IEC 60754-1
无腐蚀性气体排放 IEC 60754-2
最小烟雾释放 IEC 61034-1/2
降低火蔓延 IEC 60332-3C / NF C 32070-2.2 (C1)
阻燃 IEC 60332-1 / NF C 32-070-2.1 (C2)
防火耐火 IEC 60331-23 / NF C 32-070-2.3(CR1)

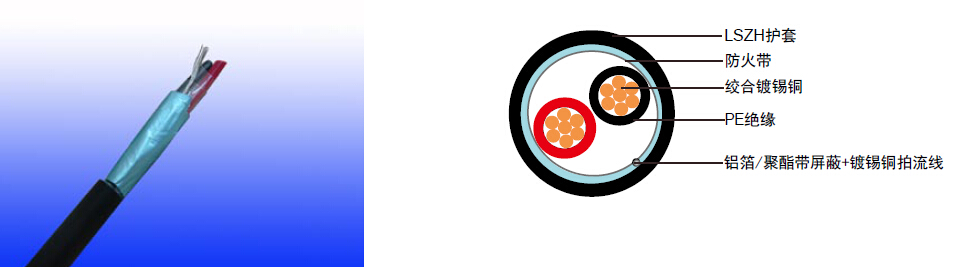

结构

RS485 数据信号连接线
导体 多股绞合平纹退火铜线导体，符合国际标准IEC(EN) 60228 2类或5类。
绝缘 实心或发泡PE复合物。
成缆单元 线芯以不同绞距绞合在一起，以减少串扰。
总屏蔽 带有拍流线的铝带或者聚酯带屏蔽层。
防火层 防火带
护套 BS7655-6.1标准LTS3型热塑性LSZH复合物。

电气和机械性能

介电测试 2000 V r.m.s. x 5’ (core/core)
绝缘电阻 300 MΩ x km (at 20°C)
短路温度 350°C

物理性能和热性能

  • 工作温度范围（固定状态下）：: -30°C – +90°C
  • 安装温度范围（运动状态）：-20°C – +50°C
  • 最小弯曲半径： 8 × OD

参数

对数 AWG 股数/单丝直径 标称绝缘厚度 标称护套厚度 标称总外径 标称重量
NO. AWG NO./MM  MM MM MM  KG/KM
1 18 7/0.404  1.15 1.2 10.5 100
1 18 16/0.254 1.15 1.2 10.5 100
