应用

该电缆专门用于造船业。



标准

IEC 60092-350/351/352/353/359/370/376
IEC 60332-1-2
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

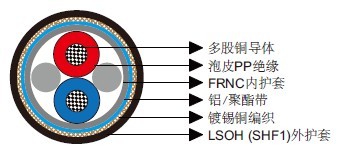

结构

导体：多股镀锡铜导体，21AWG。
绝缘：泡皮PP。
内护套：热塑型共聚物（FRNC）。
总屏蔽1：铝/聚酯带。
总屏蔽2：镀锡铜编织。
外护套：LSOH（SHF1）。



线芯识别

线对1：蓝，红。
线对2：棕，绿。



电气特性

特性阻抗	Ω	120 ± 18
互电容 @1KHz	nF/km	36
绝缘电阻	GΩ.km	5
		1 pair	2 pair
衰减 @0.1MHz	dB/100m	0.65	0.3
衰减 @1MHz	dB/100m	1.9	1.1
衰减 @5MHz	dB/100m	4.3	2.8
衰减 @10MHz	dB/100m	8.1	3.9
衰减 @20MHz	dB/100m	10.5	5.7

机械和热性能

固定安装弯曲半径：10×OD
温度范围：-30℃ ~ +80℃



尺寸和重量

订货代码	结构 单元数×每单元芯数× 截面积（mm²）	芯线直径 mm	标称外径 mm	标称重量 kg/km
MLN-09YSH(ST)CH-1×2×21A	1×2×21 AWG	2.4	7.7	79
MLN-09YSH(ST)CH-2×2×21A	2×2×21 AWG	2.2	8.4	90
