应用

该Cat6 SF/UTP电缆按照IEC 61156-5的要求生产，能支持所有Class E应用，如以太网、快速以太网、千兆以太网，适合250MHz以下基本的语音和数据设备。



标准

EN 50288
ISO 11801
IEC 61156-5
IEC 60332-1
IEC 60754-1/2
IEC 61034

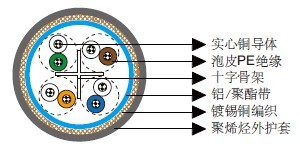

结构

十字骨架
导体：实心裸铜导体。
绝缘：泡皮PE。
绞合：两根彩色绝缘导体绞合成线对。
总屏蔽1：铝/聚酯带。
总屏蔽2：镀锡铜丝编织。
外护套：聚烯烃。



线芯识别

线对1：白，蓝。
线对2：白，橙。
线对3：白，绿。
线对4：白，棕。



电气性能

最小绝缘电阻	MΩ.km	1000
互电容	nF/km	56
特性阻抗@1-100MHz	Ω	100 ± 15
额定传播速度	%	67
最大传输延迟	ns/100 m	537.6
最大延迟偏差	ns/100 m	45
耦合衰减@30MHz	dB	75

标称传输特性 @20℃

F	衰减	NEXT	PS-NEXT	ACR	ELFEXT	PS-ELFEXT	回波损耗
MHz	dB/100m	dB	dB	dB/100m	dB/100m	dB/100m	dB
1	2.1	80.3	77.3	78.2	71.0	68.0	21.5
4	3.8	71.3	68.3	67.4	59.0	56.0	24.5
10	6.0	65.3	62.3	59.3	51.0	48.0	26.5
16	7.6	62.2	59.2	54.6	46.9	43.9	26.5
20	8.5	60.8	57.8	52.3	45.0	42.0	26.5
31.25	10.7	57.9	54.9	47.1	41.1	38.1	25.1
62.50	15.5	53.4	50.4	37.9	35.1	32.1	23.0
100	19.9	50.3	47.3	30.4	31.0	28.0	21.6
155	25.3	47.4	44.4	22.1	27.2	24.2	20.3
200	29.1	45.8	42.8	16.6	25.0	22.0	19.5
250	33.0	44.3	41.3	11.3	23.0	20.0	18.8

机械和热性能

弯曲半径：8×OD（安装中）；4×OD（固定安装）
温度范围：-20℃ ~ +60℃



尺寸和重量

订货代码	结构 单元数×每单元芯数× 截面积（mm²）	标称绝缘厚度 mm	标称护套厚度 mm	标称外径 mm	标称重量 kg/km
MLN-SF/UTPCAT64P24	4×2×24AWG	0.31	1.2	7.6	60
MLN-SF/UTPCAT68P24	2×(4×2×24AWG)	0.31	1.2	15.2×7.6	120
