线路完整性 |
IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1) |
---|---|
施加机械冲击时的线路完整性 | EN 50200(PH120); CEI 20-36/4-0 |
施加机械冲击和水喷射时的线路完整性 | EN 50200 附录 E |
系统线路完整性 | 取决于铺设系统的DIN 4102-12, E30 |
阻燃性(单根垂直线缆测试) |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
降低火蔓延(垂直安装的成束电缆测试) |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1* |
无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2* |
最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
无有毒气体 | NES 02-713; NF C 20-454 |
注:*表示该标准已经被取代
光纤色码
光纤色码 | 1 | 红色 | 7 | 棕色 |
2 | 绿色 | 8 | 紫色 | |
3 | 蓝色 | 9 | 蓝绿色 | |
4 | 黄色 | 10 | 黑色 | |
5 | 白色 | 11 | 橘黄色 | |
6 | 灰色 | 12 | 粉红色 |
电缆代码 | 光纤数量 | 束管直径 | 标称外径 | 标称重量 | 拉伸负荷 | 允许压扁力 |
---|---|---|---|---|---|---|
MM | MM | KG/KM | N | N/100MM | ||
CLA-B-C-H-J-FR | 02-06 | 2.7 | 8.0 | 70 | 1000 | 1500 |
CLA-B-C-H-J-FR | 08-16 | 3.5 | 9.0 | 90 | 1200 | 1500 |
CLA-B-C-H-J-FR | 18-24 | 4.2 | 10.0 | 100 | 1500 | 1500 |
电缆代码 | 光纤数量 | 束管直径 | 标称外径 | 标称重量 | 拉伸负荷 | 允许压扁力 |
---|---|---|---|---|---|---|
MM | MM | KG/KM | N | N/100MM | ||

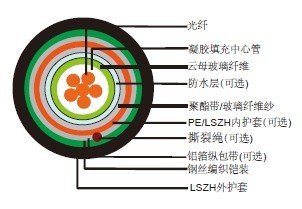

CLA-B-C-2Y(SWB)H-J-FR | 02-06 | 2.7 | 11.5 | 160 | 1000 | 2000 |
CLA-B-C-2Y(SWB)H-J-FR | 08-16 | 3.5 | 12.0 | 180 | 1200 | 2000 |
CLA-B-C-2Y(SWB)H-J-FR | 18-24 | 4.2 | 13.0 | 200 | 1500 | 2000 |
电缆代码 | 光纤数量 | 束管直径 | 标称外径 | 标称重量 | 拉伸负荷 | 允许压扁力 |
---|---|---|---|---|---|---|
MM | MM | KG/KM | N | N/100MM | ||

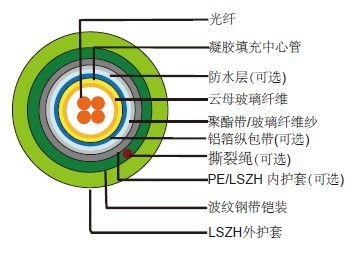

CLA-B-C-2Y(STA)H-J-FR | 02-06 | 2.7 | 13.0 | 200 | 1000 | 2500 |
CLA-B-C-2Y(STA)H-J-FR | 08-16 | 3.5 | 14.0 | 220 | 1200 | 2500 |
CLA-B-C-2Y(STA)H-J-FR | 18-24 | 4.2 | 14.5 | 250 | 1500 | 2500 |
电缆代码 | 光纤数量 | 束管直径 | 标称外径 | 标称重量 | 拉伸负荷 | 允许压扁力 |
---|---|---|---|---|---|---|
MM | MM | KG/KM | N | N/100MM | ||

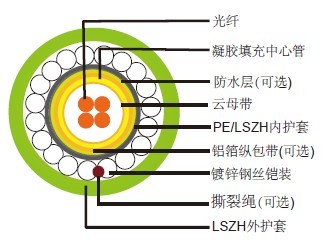

CLA-B-C-2Y(SWA)H-J-FR | 02-12 | 2.7 | 10.5 | 180 | 2500 | 4000 |
CLA-B-C-2Y(SWA)H-J-FR | 16-24 | 3.5 | 11.0 | 210 | 2500 | 4000 |
工作温度范围(固定状态下):-20°C – +60°C
安装温度范围(运动状态):-0°C – +50°C
最小工作弯曲半径:10×OD(非铠装)
20×OD(铠装)
最小安装弯曲半径:20×OD
最大承载力 |
非铠装电缆为4000N 铠装电缆为6000N |
---|---|
抗反复冲击 | 4.4 N.m (J) |
扭曲 | 180×10 倍, 125×OD |
循环缠绕 |
铠装为25圈 非铠装为100圈 |
允许压扁力 | 263N/cm (150lb/in) |
周期温度标准 | IEC60794-1-2-F2 |
---|---|
弯曲标准 | IEC60794-1-2-E6 |
抗拉强度标准 | IEC60794-1-2-E1A |
扭转标准 | IEC60794-1-2-E7 |
允许压扁标准 | IEC60794-1-2-E3 |
扭结标准 | IEC60794-1-2-E10 |
冲击标准 | IEC60794-1-2-E4 |
电缆弯曲标准 | IEC60794-1-2-E11 |
冷弯曲标准 | IEC60794-1-2- |
