应用

RG6 A/U 线缆是专为安防监控、安检、烟雾探测和疏散监视应用程序设计, 需要持续的功能在火灾情况中。基于该系列线缆低烟无卤的结构, 所以在公开场合,商业和工业环境使用的理想选择。

标准

标准适应 MIL-C-17

防火性能

阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22I3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

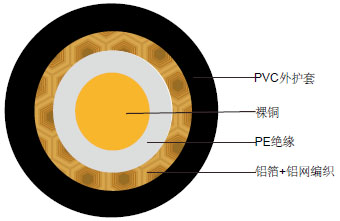

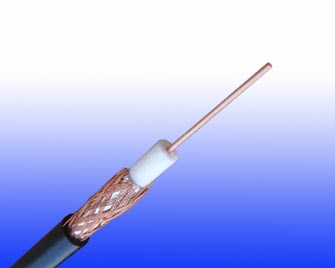

线缆结构

导体	裸铜导体, 实心符合IEC(EN) 60228 class 1
绝缘	发泡PE复合物
总屏蔽	铝箔(100%)+铝网编织 (70%)
外护套	热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

物理性能和热性能

操作温度范围（固定）	-30°C - +70°C
温度范围安装(移动状态)	-5°C - +60°C
最小弯曲半径	8 x 总外径

电气性能

阻抗	75±5Ω
电容	54 NF/KM
速度比率(%)	82
绝缘电阻	>5000 Mohm.Km
屏蔽覆盖率	AL FOIL(100%)+AL 70%
DC电阻
内导体	23.1 Ω/km
外导体	31 Ω/km

衰减

频率(MHz)	衰减(dB/100 m)	衰减(dB/100ft)
50	5.0	1.5
100	6.4	1.96
200	9.2	2.8
500	14.5	4.4
600	15.9	4.9
800	17.7	5.4
1000	21.9	6.7
1350	24.9	7.6
1750	29.0	8.8
2050	33.1	10.1
2400	36.4	11.1

回波损耗

频率(MHz)	回波损耗 (dB)
30-300	>28dB
300-600	>24dB
600-900	>22dB

结构参数

订货信息	导体外径	标称绝缘外径	标称屏蔽No.×外径	标称总外径	大约重量
	mm	mm	No.×mm	mm	kg/km
FGD-RG6 A/U	1.02	4.57 ± 0.20	96×0.12	7.00	81.6
