应用
RG59 B/U CWB/SWB/SWA PVC阻燃铠装同轴缆75Ω同轴线缆适用于安装在船只或室内的海洋环境中。
标准
标准适应 MIL-C-17
防火性能
|
阻燃性（单根垂直线缆测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|
降低火蔓延（垂直安装的成束电缆测试） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22I3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
|
无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
|
无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
|
最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
|
无有毒气体 |
NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代

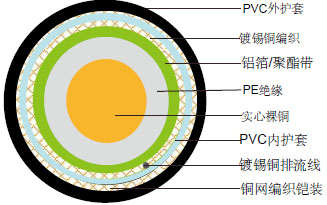

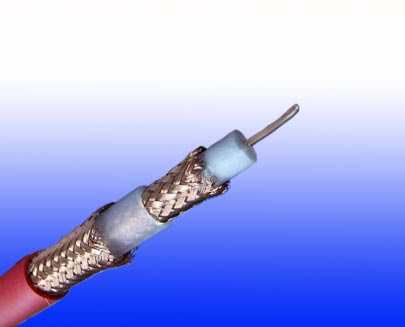

线缆结构
|
导体 |
20AWG 实心裸铜 |
|
绝缘 |
PE复合物 |
|
屏蔽1 |
铝箔/聚酯带或铝带 |
|
屏蔽2 |
镀锡铜编织 |
|
内护套 |
PVC |
|
铠装 |
CWB: 铜网编织 |
|
|
SWB: 钢丝编织铠装 |
|
|
SWA: 钢丝铠装 |
|
外护套 |
热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。 |
物理性能和热性能
|
温度范围 |
-30°C - +75°C |
|
最小弯曲半径 |
15 x 总外径 |
电气性能
|
AWG |
|
20 |
|
标称导体外径 |
mm |
0.58 |
|
阻抗 |
Ω |
75+/-5 |
|
标称衰减@100MHz |
dB/100m |
7.6 |
|
标称衰减@270MHz |
dB/100m |
12.5 |
|
标称衰减@540MHz |
dB/100m |
17.9 |
|
标称衰减@720MHz |
dB/100m |
20.9 |
|
标称衰减@750MHz |
dB/100m |
21.3 |
|
标称衰减@1000MHz |
dB/100m |
24.9 |
|
电容 |
pF/m |
53.5 |
|
传播速率 |
% |
83 |
|
导体直流电阻 |
Ω/km |
32.8 |
|
屏蔽直流电阻 |
Ω/km |
12.5 |
|
电感 |
μH/m |
0.318 |
|
延时 |
ns/m |
4.0 |
结构参数
|
订货信息 |
标称内导体外径 |
标称绝缘厚度 |
标称护套厚度 |
标称总外径 |
标称重量 |
|
|
mm |
mm |
mm |
mm |
kg/km |
|
FGD-RG59 CWB |
0.58 |
1.4 |
1.2 |
9.78 |
146 |
|
FGD-RG59 SWB |
0.58 |
1.4 |
1.2 |
9.78 |
114 |
|
FGD-RG59 SWA |
0.58 |
1.4 |
1.2 |
10.8 |
220 |
