PVC阻燃系列(第1部分 类型1&2)线缆通常用于室内安装和潮湿的地方。通常用在工业生产过程中的通信、数据和声音传输信号和服务,也用于互连的电气设备和仪器,PVC护套可以减少有毒烟雾和烟气的排放。
标准适应 BS 5308 Part1 Type1 & 2
| 阻燃性（单根垂直线缆测试） | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|---|---|
| 降低火蔓延（垂直安装的成束电缆测试） | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22I3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
| 无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
| 最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 无有毒气体 | NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
300/500V

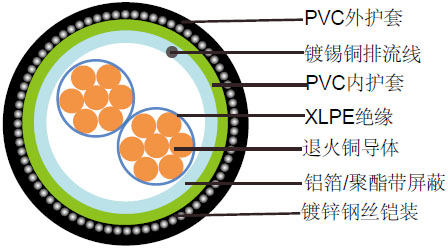

| 导体 | 平纹退火铜，多股绞合符合IEC(EN) 60228 class 2和 class 5 |
|---|---|
| 绝缘 | 交联聚乙烯复合物 |
| 总屏蔽 | 铝箔/聚酯带带0.5mm² 屏蔽(7/0.3mm)镀锡铜丝排流线 |
| 内护套 | PVC 复合物 |
| 铠装 | 镀锌钢丝 |
| 外护套 | 热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。 |
| 绝缘颜色 | 见技术信息表 |
| 外护套 | 黑色或蓝色 |
护套颜色：黑色或根据客户要求
| 工作温度范围 | 最大90°C对于XLPE |
|---|---|
| 短路过载温度可达250°C(5s) | |
| 最小弯曲半径 | 10 x 总外径 |
| 导体 | RE-2×(St)YSWAY | |||||
|---|---|---|---|---|---|---|
| 芯数/截面积 | 股数/单丝直径 | 标称绝缘厚度 | 铠装 | |||
| 铠装层内外径 | 铠装层直径 | 标称总外径 | 大约重量 | |||
| mm² | No./mm | mm | mm | mm | mm | kg/km |
| 2×0.5 | 16/0.20 | 0.6 | 7.0 | 0.90 | 11.4 | 237 |
| 3×0.5 | 16/0.20 | 0.6 | 7.3 | 0.90 | 11.7 | 254 |
| 4×0.5 | 16/0.20 | 0.6 | 7.9 | 0.90 | 12.3 | 278 |
| 6×0.5 | 16/0.20 | 0.6 | 9.3 | 0.90 | 13.9 | 345 |
| 10×0.5 | 16/0.20 | 0.6 | 11.9 | 0.90 | 16.7 | 470 |
| 20×0.5 | 16/0.20 | 0.6 | 14.9 | 1.25 | 20.6 | 759 |
| 40×0.5 | 16/0.20 | 0.6 | 20.1 | 1.60 | 26.7 | 1229 |
| 2×0.75 | 24/0.20 | 0.6 | 7.3 | 0.90 | 11.7 | 251 |
| 3×0.75 | 24/0.20 | 0.6 | 7.7 | 0.90 | 12.1 | 272 |
| 4×0.75 | 24/0.20 | 0.6 | 8.3 | 0.90 | 12.9 | 310 |
| 6×0.75 | 24/0.20 | 0.6 | 9.9 | 0.90 | 14.5 | 379 |
| 10×0.75 | 24/0.20 | 0.6 | 12.7 | 0.90 | 17.5 | 522 |
| 20×0.75 | 24/0.20 | 0.6 | 16.0 | 1.25 | 21.7 | 858 |
| 40×0.75 | 24/0.20 | 0.6 | 21.7 | 1.60 | 28.5 | 1420 |
| 2×1.5 | 7/0.53 | 0.6 | 8.3 | 0.90 | 12.9 | 300 |
| 3×1.5 | 7/0.53 | 0.6 | 8.9 | 0.90 | 13.5 | 345 |
| 4×1.5 | 7/0.53 | 0.6 | 9.7 | 0.90 | 14.3 | 377 |
| 6×1.5 | 7/0.53 | 0.6 | 11.7 | 0.90 | 16.3 | 490 |
| 10×1.5 | 7/0.53 | 0.6 | 14.7 | 1.25 | 20.4 | 773 |
| 20×1.5 | 7/0.53 | 0.6 | 18.7 | 1.60 | 25.3 | 1262 |
| 40×1.5 | 7/0.53 | 0.6 | 24.6 | 1.60 | 31.6 | 1968 |
注： 其他导体规格可根据客户需求。
