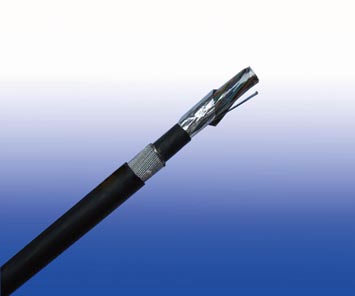

RE-2X(St)Y

应用

PVC阻燃系列(第1部分 类型1&2)线缆通常用于室内安装和潮湿的地方。通常用在工业生产过程中的通信、数据和声音传输信号和服务,也用于互连的电气设备和仪器,PVC护套可以减少有毒烟雾和烟气的排放。

标准

标准适应 BS 5308 Part1 Type1 & 2

防火性能

阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22I3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

300/500V

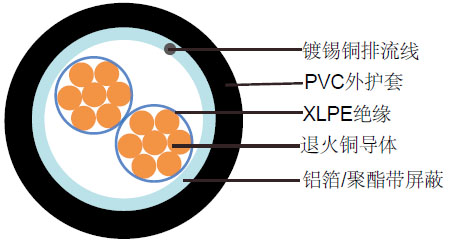

线缆结构

导体	平纹退火铜，多股绞合符合IEC(EN) 60228 class 2和 class 5
绝缘	交联聚乙烯复合物
总屏蔽	铝箔/聚酯带带0.5mm² 屏蔽(7/0.3mm)镀锡铜丝排流线
外护套	热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

色谱

绝缘颜色	见技术信息表
外护套	黑色或蓝色

护套颜色：黑色或根据客户要求

物理性能和热性能

工作温度范围	最大90°C对于XLPE
	短路过载温度可达250°C(5s)
最小弯曲半径	8 x 总外径

结构参数

导体			RE-2×(St)Y
芯数/截面积	股数/单丝直径	标称绝缘厚度	非铠装
			标称总外径	大约重量
mm²	No./mm	mm	mm	kg/km
2×0.5	16/0.20	0.6	7.0	50
3×0.5	16/0.20	0.6	7.3	59
4×0.5	16/0.20	0.6	7.9	69
6×0.5	16/0.20	0.6	9.3	94
10×0.5	16/0.20	0.6	11.9	147
20×0.5	16/0.20	0.6	14.9	253
40×0.5	16/0.20	0.6	20.1	444
2×0.75	24/0.20	0.6	7.3	57
3×0.75	24/0.20	0.6	7.7	68
4×0.75	24/0.20	0.6	8.3	81
6×0.75	24/0.20	0.6	9.9	114
10×0.75	24/0.20	0.6	12.7	179
20×0.75	24/0.20	0.6	16.0	311
40×0.75	24/0.20	0.6	21.7	555
2×1.5	7/0.53	0.6	8.3	78
3×1.5	7/0.53	0.6	8.9	103
4×1.5	7/0.53	0.6	9.7	125
6×1.5	7/0.53	0.6	11.7	163
10×1.5	7/0.53	0.6	14.7	285
20×1.5	7/0.53	0.6	18.7	504
40×1.5	7/0.53	0.6	24.6	935

注： 其他导体规格可根据客户需求。
