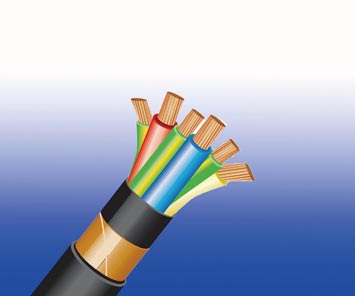

FGD300 1RCV-R (CU/XLPE/CUTO/PVC 600/1000V Class 2)

应用

IEC 60502-1标准600/1000V XLPE绝缘 PVC护套系列屏蔽线缆是特别设计来满足广泛的需求的变速驱动器并大大减少电磁噪音干扰, 特别是在变速传动(VSD)应用程序和在生产时固定导体之间的干扰。做为电力电缆减少电容，保持一个平衡状态，包括接地线和铜带屏蔽之间。屏蔽相邻导体的电导率1/10, 这个范围的变速转动线缆有效抑制辐射并进行了射频排放。

标准

标准适应 IEC 60502-1

防火性能

阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

600/1000V

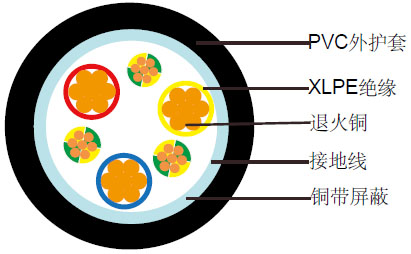

线缆结构

导体	平纹退火铜，多股绞合符合IEC(EN) 60228 class 2
绝缘	交联聚乙烯复合物
屏蔽	铜带
外护套	热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

色谱

绝缘颜色	红色, 黄色, 蓝色, 黄/绿(X3)
外护套	黑色或定制

护套颜色：黑色或根据客户要求

物理性能和热性能

工作温度范围	最大90°C对于XLPE
	短路过载温度可达250°C(5s)
最小弯曲半径	10 x 总外径

结构参数

导体			FGD300 1RCV-R
芯数/截面积	股数/单丝直径	接地线规格	标称绝缘厚度	标称护套厚度	标称总外径	大约重量
mm²	No./mm	mm²	mm	mm	mm	kg/km
3×1.5	7/0.53	4.5(3×1.5)	0.7	1.8	13.6	325
3×2.5	7/0.67	4.5(3×1.5)	0.7	1.8	14.8	380
3×4	7/0.85	4.5(3×1.5)	0.7	1.8	15.8	440
3×6	7/1.04	7.5(3×2.5)	0.7	1.8	16.9	550
3×10	7/1.35	12(3×4)	0.7	1.8	18.6	750
3×16	7/1.70	18(3×6)	0.7	1.8	20.8	1000
3×25	7/2.14	30(3×10)	0.9	1.8	24.0	1470
3×35	7/2.52	30(3×10)	0.9	1.8	25.6	1890
3×50	19/1.78	30(3×10)	1.0	1.9	31.1	2300
3×70	19/2.14	48(3×16)	1.1	2.0	34.6	3200
3×95	19/2.52	48(3×16)	1.1	2.2	39.3	4200
3×120	37/2.03	75(3×25)	1.2	2.3	44.0	5400
3×150	37/2.25	75(3×25)	1.4	2.5	49.0	6400
3×185	37/2.52	105(3×35)	1.6	2.6	54.0	7900
3×240	61/2.25	150(3×50)	1.7	2.8	61.0	10200
3×300	61/2.52	150(3×50)	1.8	3.0	67.0	12300

电气性能

导体操作温度	90°C
周围环境	30°C

载流容量 (Amp)

导体截面积	参考方法4（附在热绝缘墙上的导管上）		参考方法3（附在线槽或者墙上等的导管上）		参考方法1(直接用夹子夹住）		参考方法11（在一个有孔径的电缆匣中，垂直或者水平）		参考方法12
									水平隔开	垂直隔开	三相分开
	2根电缆单相交流或者直流电	3根或者4根电缆三相交流电	2根电缆单相交流或者直流电	3根或者4根电缆三相交流电	2根电缆单相交流或者直流电电缆水平分开或者紧挨着	3根或 者4根电缆三相交流电电缆水平分开或者紧挨着	2根电缆单相交流或者直流电缆水平分开或者紧挨着	3根或者4根电缆三相交流电电缆水平分开或者紧挨着	2根电缆单相交流或者直流3根电缆三相交流电	2根电缆单相交流或者直流3根电缆三相交流电	3根电缆三相分开3相交流电
1	2	3	4	5	6	7	8	9	10	11	12
mm²	A	A	A	A	A	A	A	A	A	A	A
1.5	18	17	22	19	25	23	-	-	-	-	-
2.5	24	23	30	26	34	31	-	-	-	-	-
4	33	30	40	35	46	41	-	-	-	-	-
6	43	39	51	45	59	54	-	-	-	-	-
10	58	53	71	63	81	74	-	-	-	-	-
16	76	70	95	85	109	99	-	-	-	-	-
25	100	91	126	111	143	130	158	140	183	163	138
35	125	111	156	138	176	161	195	176	226	203	171
50	149	135	189	168	228	209	293	215	274	246	209
70	189	170	240	214	293	268	308	279	351	318	270
95	228	205	290	259	355	326	375	341	426	389	330
120	263	235	336	299	413	379	436	398	495	453	385
150	300	270	375	328	476	436	505	461	570	524	445
185	341	306	426	370	545	500	579	530	651	600	511
240	400	358	500	433	644	590	686	630	769	711	606
300	459	410	573	493	743	681	794	730	886	824	701

电压降（A/M）

导体截面积	2根电缆直流电	2根电线单相交流电						3或4根电缆单相交流电
		参考方法3和4（附在墙上的导管上等）			参考方法1和11（直接用线夹夹 住或者置于电缆槽中）			参考方法3和4（附在墙上的导管上等）			参考方法1，11,12（三相分开）			参考方法1,11（水平相邻分开））
1	2	3			4			5			6			7
mm²	mV/A/m	mV/A/m			mV/A/m			mV/A/m			mV/A/m			mV/A/m
1.5	31	31			27			27			27			27
2.5	19	19			16			16			16			16
4	33	12			10			10			10			10
6	7.8	7.9			6.8			6.8			6.8			6.8
10	4.7	4.7			4.7			4			4			4
16	2.9	2.9			2.9			2.5			2.5			2.5
		r	x	z	r	x	z	r	x	z	r	x	z	r	x	z
25	1.85	1.85	0.31	1.90	1.85	0.190	1.85	1.60	0.27	1.65	1.600	0.165	1.600	1.600	0.190	1.600
35	1.35	1.35	0.29	1.35	1.35	0.180	1.35	1.15	0.25	1.15	1.150	0.155	1.50	1.150	0.180	1.150
50	0.99	1.00	0.29	1.05	0.99	0.180	1.00	0.87	0.25	0.90	0.860	0.155	0.870	0.860	0.180	0.870
70	0.68	0.70	0.28	0.75	0.68	0.175	0.71	0.60	0.24	0.65	0.590	0.150	0.610	0.590	0.175	0.620
95	0.49	0.51	0.27	0.58	0.49	0.170	0.52	0.44	0.23	0.50	0.430	0.145	0.450	0.430	0.170	0.460
120	0.39	0.41	0.26	0.48	0.39	0.165	0.43	0.35	0.23	0.42	0.340	0.140	0.370	0.340	0.165	0.380
150	0.32	0.33	0.26	0.43	0.32	0.165	0.36	0.29	0.23	0.37	0.280	0.140	0.310	0.280	0.165	0.320
185	0.25	0.27	0.26	0.37	0.26	0.165	0.30	0.23	0.23	0.32	0.220	0.140	0.260	0.220	0.165	0.280
240	0.19	0.21	0.26	0.33	0.20	0.160	0.25	0.185	0.22	0.29	0.170	0.140	0.220	0.170	0.165	0.240
300	0.155	0.175	0.25	0.31	0.16	0.160	0.22	0.150	0.22	0.27	0.140	0.140	0.195	0.135	0.160	0.210

注:

r = 操作温度下导体电阻

x = 电抗

z = 阻抗
