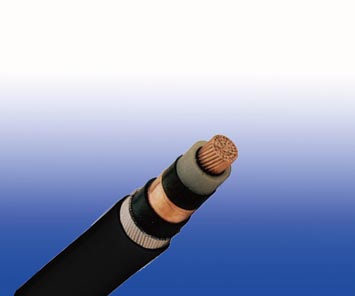

FGD400 1RCVMV-R (CU/XLPE/CUTO/PVC/SWA/PVC 600/1000V Class 2)

应用

IEC60502铜带屏蔽系列线缆大大减少电磁噪音干扰,尤其是在变速传动(VSD)应用程序和在生产时固定导体之间的干扰。屏蔽相邻导体的电导率1/10, 这个范围的变速转动线缆有效抑制辐射并进行了射频排放。

标准

标准适应 IEC 60502-1

防火性能

阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

600/1000V

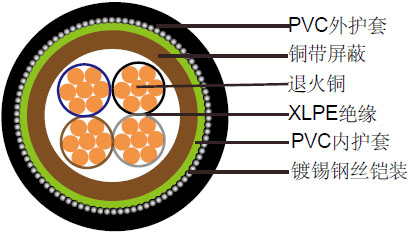

线缆结构

导体	平纹退火铜，多股绞合符合IEC(EN) 60228 class 2
绝缘	交联聚乙烯复合物
内护套1	PVC 复合物
屏蔽	铜带
内护套2	PVC 复合物
铠装	镀锌钢丝
外护套	热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

色谱

绝缘颜色遵循标准 BS 7671

	带接地导体	不带接地导体
2芯	-	棕色， 蓝色
3芯	黄绿线, 棕色，蓝色	棕色, 灰色, 黑色
4芯	黄绿线，棕色，灰色，黑色	棕色, 灰色, 黑色, 蓝色
5芯	黄绿线，棕色，灰色，黑色, 蓝色	棕色, 灰色, 黑色, 蓝色, 黑色
5芯以上	黄绿线, 黑色数根	黑色数根

护套颜色：黑色或根据客户要求

物理性能和热性能

工作温度范围	最大90°C对于XLPE
	短路过载温度可达250°C(5s)
最小弯曲半径	12 x 总外径 (1.5mm² - 300mm²)

结构参数

导体		FGD400 1RCVMV-R
芯数/截面积	股数/单丝直径	标称绝缘厚度	标称护套厚度	屏蔽层内 外径	内护套层 外直径	铠装层直径	标称总外径	大约重量
mm²	No./mm	mm	mm	mm	mm	mm	mm	kg/km
4×1.5	7/0.53	0.7	1.8	9.7	12.1	13.9	17.7	640
4×2.5	7/0.67	0.7	1.8	10.7	13.1	14.9	18.7	730
4×4	7/0.85	0.7	1.8	12.0	14.4	16.2	20.0	870
4×6	7/1.04	0.7	1.8	13.4	15.8	18.3	22.1	1180
4×10	7/1.35	0.7	1.8	15.6	18.0	20.5	24.3	1490
4×16	7/1.70	0.7	1.8	18.1	20.5	23.7	27.5	2070
4×25	7/2.14	0.9	1.8	22.3	24.1	27.3	31.1	2790
4×35(S)	7/2.52	0.9	1.8	25.0	26.8	30.0	33.8	2940
4×50(S)	19/1.78	1.0	2.0	27.8	29.6	32.8	37.0	3500
4×70(S)	19/2.14	1.1	2.2	31.6	33.4	37.4	42.0	5000
4×95(S)	19/2.52	1.1	2.3	35.4	37.2	41.2	46.0	6300
4×120(S)	37/2.03	1.2	2.5	39.0	40.8	45.8	51.0	8200
4×150(S)	37/2.25	1.4	2.6	42.0	43.8	48.8	54.2	9600
4×185(S)	37/2.52	1.6	2.8	47.8	49.6	54.6	60.4	11500
4×240(S)	61/2.25	1.7	3.0	54.0	55.8	60.8	67.0	14400
4×300(S)	61/2.52	1.8	3.0	58.0	59.8	64.8	71.4	17200

(S): 绞和导体

电气性能

导体操作温度	90°C
周围环境	30°C

载流容量 (Amp)

导体	参考方法1（直接用夹子夹住）		参考方法11（在一个有孔径的电缆匣中，垂直或者水平）		装于单层管道处		直接敷设于地下
截面积	2根电缆单相交流或者直流电	3根或者4根电缆三相交流电	2根电缆单相交流或者直流电	3根或者4根电缆三相交流电	2根电缆单相交流或者直流电	3根或者4根电缆三相交流电	2根电缆单相交流或者直流电	3根或者4根电缆三相交流电
1	2	3	4	5	6	7	8	9
mm²	A	A	A	A	A	A	A	A
1.5	27	23	29	25	-	23	-	28
2.5	36	31	39	33	-	30	-	36
4	49	42	52	44	-	40	-	48
6	62	53	66	56	-	50	-	60
10	85	73	90	78	-	65	-	80
16	110	94	115	99	115	94	140	115
25	146	124	152	131	145	125	180	150
35	180	154	188	162	175	150	215	180
50	219	187	228	197	210	175	255	215
70	279	238	291	251	260	215	315	265
95	338	289	354	304	310	260	380	315
120	392	335	410	353	355	300	430	360
150	451	386	472	406	400	335	480	405
185	515	441	539	463	455	380	540	460
240	607	520	636	546	520	440	630	530
300	698	599	732	628	590	495	700	590

电压降（A/M）

导体截面积	2根电缆直流电	2根电缆单相交流电			3根或者4根三相交流电			2根电缆单相交流电	3根或者4根三相交流电
								管道或地埋	管道或地埋
1	2	3			4			5	6
mm²	mV/A/m	mV/A/m			mV/A/m			mV/A/m	mV/A/m
1.5	31.0	31.0			27.0			31.0	25.0
2.5	19.0	19.0			16.0			19.0	15.0
4	12.0	12.0			10.0			12.0	9.7
6	7.9	7.9			6.8			7.9	6.5
10	4.7	4.7			4.0			4.7	3.9
16	2.9	2.9			2.5			2.9	2.6
		r	x	z	r	x	z
25	1.850	1.350	0.160	1.900	1.600	0.140	1.650	1.900	1.600
35	1.350	1.350	0.155	1.350	1.150	0.135	1.150	1.350	1.200
50	0.980	0.990	0.155	1.000	0.860	0.135	0.870	1.000	0.870
70	0.670	0.670	0.150	0.690	0.590	0.130	0.600	0.690	0.610
95	0.490	0.500	0.150	0.520	0.430	0.130	0.450	0.520	0.450
120	0.390	0.400	0.145	0.420	0.340	0.130	0.370	0.420	0.360
150	0.310	0.320	0.145	0.350	0.280	0.125	0.300	0.350	0.300
185	0.250	0.260	0.145	0.290	0.220	0.125	0.260	0.290	0.250
240	0.195	0.200	0.140	0.240	0.175	0.125	0.210	0.240	0.210
300	0.155	0.160	0.140	0.210	0.140	0.120	0.185	0.210	0.190

注:

r = 导体阻抗（操作温度)

x = 电抗

z = 阻抗
