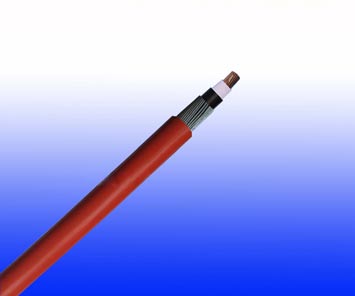

FGD300 1RVMV-R (CU/XLPE/PVC/AWA/PVC 600/1000V Class 2)

应用

BS 6724标准600/1000V XLPE绝缘PVC护套铝丝铠装电力缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

标准适应 BS 6724; BS 7211

防火性能

阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

600/1000V

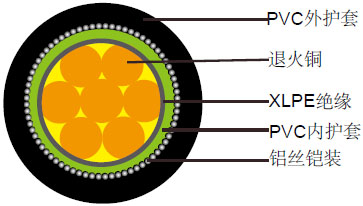

线缆结构

导体	平纹退火铜，多股绞合符合IEC(EN) 60228 class 2
绝缘	交联聚乙烯复合物
内护套	PVC 复合物
铠装	铝丝
外护套	热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

色谱

绝缘颜色遵循标准 BS 7671

	带接地导体	不带接地导体
2芯	-	棕色， 蓝色
3芯	黄绿线, 棕色，蓝色	棕色, 灰色, 黑色
4芯	黄绿线，棕色，灰色，黑色	棕色, 灰色, 黑色, 蓝色
5芯	黄绿线，棕色，灰色，黑色, 蓝色	棕色, 灰色, 黑色, 蓝色, 黑色
5芯以上	黄绿线, 黑色数根	黑色数根

护套颜色：黑色或根据客户要求

物理性能和热性能

工作温度范围	最大90°C对于XLPE
	短路过载温度可达250°C(5s)
最小弯曲半径	10 x 总外径

结构参数

导体		FGD300 1RVMV-R
芯数/截面积	股数/单丝直径	标称绝缘厚度	标称内垫厚度	标称铝丝铠装外径	标称护套厚度	大约总外径	大约重量
No./mm²	No./mm	mm	mm	mm	mm	mm	kg/km
1×50	19/1.78	1.0	0.8	0.9	1.5	17.5	800
1×70	19/2.14	1.1	0.8	1.25	1.5	20.2	990
1×95	19/2.52	1.1	0.8	1.25	1.6	22.3	1280
1×120	37/2.03	1.2	0.8	1.25	1.6	24.2	1550
1×150	37/2.25	1.4	1	1.6	1.7	27.4	1900
1×185	37/2.52	1.6	1	1.6	1.8	30.0	2320
1×240	61/2.25	1.7	1	1.6	1.8	32.8	2930
1×300	61/2.52	1.8	1	1.6	1.9	35.6	3580
1×400	61/2.85	2.0	1.2	2.0	2.0	40.5	4600
1×500	61/3.20	2.2	1.2	2.0	2.1	44.2	5680
1×630	127/2.52	2.4	1.2	2.0	2.2	48.8	7160
1×800	127/2.85	2.6	1.4	2.5	2.4	55.4	9315
1×1000	127/3.20	2.8	1.4	2.5	2.5	60.6	11490

电气性能

导体操作温度	90°C
周围环境	30°C

载流容量 (Amp)

导体截面积	参考方法1（直接用夹子夹住）		参考方法11（在一个有孔径的电缆匣中，垂直或者水平）		参考方法12（暴露于空气中）	装于单层管道处		直接铺设于地下
	2根电缆单 相交流或者直流电电缆水平分开或者紧挨着	3根或者4 根电缆三相交流电电缆水平分开或者紧挨着	2根电缆单相交流或者直流电缆水平分开或者紧挨着	3根或者4根电缆三相交流电电缆水平分开或者紧挨着	3根电缆三相分开3相交流电	一个2芯电缆单相交流电或者直流电	一个3芯电缆或者一 个4芯电缆三相交流电	一个2芯电缆单相交流电或者直流电	一个3芯电缆或者一个 4芯电缆三相交流电
1	2	3	4	5	6	7	8	9	10
mm²	A	A	A	A	A	A	A	A	A
70	303	277	322	293	285	310	280	340	290
95	367	333	389	352	346	365	330	405	345
120	425	383	449	405	402	410	370	460	389
150	488	437	516	462	463	445	405	510	435
185	557	496	587	524	529	485	440	580	490
240	656	579	689	612	625	550	500	670	560
300	755	662	792	700	720	610	550	750	630
400	853	717	899	767	815	640	580	830	700
500	962	791	1016	851	918	690	620	910	770
630	1082	861	1146	935	1027	750	670	1000	840
800	1170	904	1246	987	1119	828	735	1117	931
1000	1261	961	1345	1055	1214	919	811	1254	1038

电压降（A/M）

导体截面积	2根电缆直流电	2根电缆单相交流电			3根或者4根电缆三相交流电						2根电缆单相交流电		3或4根电缆三相交流电
		参考方法 & 11 (接触)			参考方法1, 11 & 12 (三叶式接 触)			参考方法 1 & 11 (扁平接触)			管道	地埋	管道	地埋
1	2	3			4			5			6	7	8	9
mm²	mV/A/m	mV/A/m			mV/A/m			mV/A/m			mV/A/m	mV/A/m	mV/A/m	mV/A/m
		r	x	z	r	x	z	r	x	z
70	0.67	0.68	0.20	0.71	0.59	0.17	0.62	0.6	0.25	0.65	0.80	0.70	0.70	0.61
95	0.49	0.51	0.195	0.55	0.44	0.17	0.47	0.46	0.24	0.52	0.65	0.53	0.56	0.46
120	0.39	0.41	0.190	0.45	0.35	0.165	0.39	0.38	0.24	0.44	0.55	0.43	0.48	0.37
150	0.31	0.33	0.185	0.38	0.29	0.160	0.33	0.31	0.23	0.39	0.50	0.37	0.43	0.32
185	0.25	0.27	0.185	0.33	0.23	0.160	0.28	0.26	0.23	0.34	0.45	0.31	0.39	0.27
240	0.195	0.21	0.180	0.28	0.18	0.155	0.24	0.21	0.22	0.30	0.40	0.26	0.35	0.23
300	0.155	0.17	0.175	0.25	0.145	0.150	0.21	0.17	0.22	0.28	0.37	0.24	0.32	0.21
400	0.115	0.145	0.170	0.22	0.125	0.150	0.195	0.160	0.21	0.27	0.35	0.21	0.30	0.19
500	0.093	0.125	0.170	0.21	0.105	0.145	0.180	0.145	0.20	0.25	0.33	0.20	0.28	0.18
630	0.073	0.105	0.165	0.195	0.092	0.145	0.170	0.135	0.195	0.24	0.30	0.19	0.26	0.17
800	0.056	0.090	0.160	0.190	0.086	0.140	0.165	0.130	0.180	0.23	0.28	0.18	0.24	0.16
1000	0.045	0.092	0.155	0.180	0.080	0.135	0.155	0.125	0.170	0.21	0.26	0.17	0.22	0.15

注:

r = 操作温度下导体电阻

x = 电抗

z = 阻抗
