FGD200 07RCV-R (CU/XLPE/CUTO/PVC 450/750V Class 2)
应用
BS 6004铜带屏蔽电力线缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。
标准
标准适应 BS 6004; IEC 60502-1
防火性能
|
阻燃性（单根垂直线缆测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|
降低火蔓延（垂直安装的成束电缆测试） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
|
无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
|
无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
|
最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
|
无有毒气体 |
NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
额定电压
450/750V

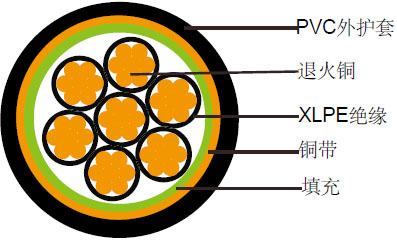

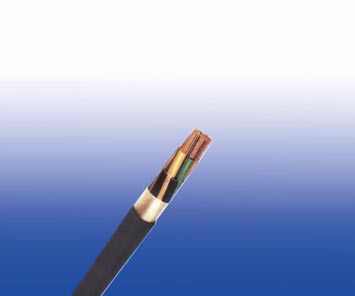

线缆结构
|
导体 |
平纹退火铜，多股绞合符合IEC(EN) 60228 class 2 |
|
绝缘 |
交联聚乙烯复合物 |
|
填料，粘合剂（其他） |
PP, PET, PVC |
|
总屏蔽 |
铜带 |
|
外护套 |
热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(/EC 60332 - 1,/EC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。 |
色谱
绝缘颜色遵循标准 BS 7671
|
|
带接地导体 |
不带接地导体 |
|
2芯 |
- |
棕色， 蓝色 |
|
3芯 |
黄绿线, 棕色，蓝色 |
棕色, 灰色, 黑色 |
|
4芯 |
黄绿线，棕色，灰色，黑色 |
棕色, 灰色, 黑色, 蓝色 |
|
5芯 |
黄绿线，棕色，灰色，黑色, 蓝色 |
棕色, 灰色, 黑色, 蓝色, 黑色 |
|
5芯以上 |
黄绿线, 黑色数根 |
黑色数根 |
护套颜色：黑色或根据客户要求
物理性能和热性能
|
工作温度范围 |
最大90°C对于XLPE |
|
|
短路过载温度可达250°C(5s) |
|
最小弯曲半径 |
8 x 总外径 |
结构参数
|
导体 |
FGD200 07RCV-R |
|
芯数 × 截面积 |
股数/单丝直径 |
标称总外径导体 |
标称绝缘厚度 |
标称铜带厚度 |
标称护套厚度 |
标称总外径 |
最大导体直流阻抗@20°C |
大约重量 |
|
No×mm² |
No./mm |
mm |
mm |
mm |
mm |
mm |
Ω/km |
kg/km |
|
7×1.0 |
7/0.44 |
1.32 |
0.7 |
0.1 |
1.3 |
13.9 |
18.1 |
309 |
|
7×1.5 |
7/0.53 |
1.59 |
0.7 |
0.1 |
1.4 |
14.8 |
12.1 |
366 |
|
7×2.5 |
7/0.44 |
2.01 |
0.7 |
0.1 |
1.4 |
16.2 |
7.41 |
468 |
|
12×1.5 |
7/0.53 |
1.59 |
0.7 |
0.1 |
1.5 |
18.9 |
12.1 |
560 |
|
12×2.5 |
7/0.67 |
2.01 |
0.7 |
0.1 |
1.5 |
20.8 |
7.41 |
727 |
|
19×1.5 |
7/0.53 |
1.59 |
0.7 |
0.1 |
1.6 |
21.9 |
12.1 |
786 |
|
19×2.5 |
7/0.67 |
2.01 |
0.7 |
0.1 |
1.6 |
24.2 |
7.41 |
1,037 |
电气性能
载流容量 (Amp)
|
导体截面积 |
参考方法4（附在热绝缘墙上的导管上） |
参考方法3（附在线槽或者墙上等的导管上） |
参考方法1（直接用夹子夹住） |
参考方法11（在一个有孔径的电缆匣中，垂直或者水平） |
参考方法12 |
|
水平隔开 |
垂直隔开 |
三相分开 |
|
|
2根电缆单相交流或者直流电 |
3根或者4根电缆三相交流电 |
2根 电缆单相交流或者直流电 |
3根或者4根电缆三相交流电 |
2根电缆单相交流或者直流电电缆水平分开或者紧挨着 |
3根或者4根电缆三相交流电电缆水平分开或者紧挨着 |
2根电缆单相交流或者直流电缆水平分开或者紧挨着 |
3根或者4根电缆三相交流电电缆水平分开或者紧挨着 |
2根电缆单相交流或者直流3根电缆三相交流电 |
2根电缆单相交流或者直流3根电缆三相交流电 |
3根电缆三相分开3相交流电 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
mm² |
A |
A |
A |
A |
A |
A |
A |
A |
A |
A |
A |
|
1.0 |
13 |
- |
- |
- |
15 |
- |
- |
- |
- |
- |
- |
|
1.5 |
18 |
17 |
22 |
19 |
25 |
23 |
- |
- |
- |
- |
- |
|
2.5 |
24 |
23 |
30 |
26 |
34 |
31 |
- |
- |
- |
- |
- |
|
4 |
33 |
30 |
40 |
35 |
46 |
41 |
- |
- |
- |
- |
- |
电压降（A/M）
|
标称截面积 |
2根电缆直流电 |
2根电缆单相交流电 |
3或4根电缆单相交流电 |
|
参考方法3和4（附在墙上的导管上等） |
参考方法1和11（直接用线夹夹 住或者置于电缆槽中） |
参考方法3和4（附在墙上的导管上等） |
参考方法1， 11,12（三相分开） |
参考方法1,11（水平相邻分开）） |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
mm² |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
|
1.0 |
46 |
46 |
- |
- |
- |
- |
|
1.5 |
31 |
31 |
27 |
27 |
27 |
27 |
|
2.5 |
19 |
19 |
16 |
16 |
16 |
16 |
|
4 |
33 |
12 |
10 |
10 |
10 |
10 |
