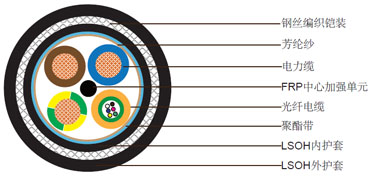

结构
3x2.5mm²电力电缆
|
导体 |
7/0.67mm多股铜丝 |
|
绝缘 |
交联聚乙烯（XLPE） compound. 标称外径3.41mm |
|
绝缘颜色 |
蓝色, 棕色和黄绿色 |
6芯中心松管式光缆
|
光纤 |
单模光纤满足或超过ITUT G.652.D |
|
松套管 |
PBT套管，外径1.80±0.1mm, 包含6芯光纤, 套管内充满防水凝胶 |
|
玻璃纤维纱 |
玻璃纤维纱绕包于松套管外，形成外围增强单元. |
|
护套 |
挤出PE外护套, 标称外径大约3.40mm |
|
护套颜色 |
黑色 |
成缆构成
|
中心增强单元 |
1.5mm FRP 中心增强单元必要时加PE/PVC涂层 |
|
增强单元 |
芳纶纱螺旋缠绕于线芯外 |
|
内护套 |
黑色 PE, 厚度1.00mm |
|
铠装 |
钢丝编织, 覆盖率80%, 0.25mm钢带铠装可选 |
|
护套 |
PE, 厚度1.80mm, 标称外径16.00±1.0mm |
|
护套颜色 |
黑色 |
光纤特性
单模光纤满足或超过ITUT G.652.D，如下表
|
参数 |
|
ITU-TG.652D标准单模光纤 |
ITU-TG.655非零色散位移光纤 |
ITU-TG.656非零色散位移光纤 |
|
|
单位 |
|
光纤代码 |
9 |
8 |
7 |
|
|
衰减, 松套管电缆 |
@1310nm |
≤0.35 |
N/A |
N/A |
dB/km |
|
@1550nm |
≤0.22 |
≤0.22 |
≤0.22 |
dB/km |
|
|
|
|
|
|
|
|
@1625nm |
≤0.25 |
≤0.26 |
≤0.26 |
dB/km |
|
衰减, 紧包缓冲式和半缓冲式电缆 |
@1310nm |
≤0.38 |
N/A |
dB/km |
|
@1550nm |
≤0.28 |
N/A |
dB/km |
|
色散分布 |
在1260和1360nm之间 |
≤3.5 |
N/A |
N/A |
ps/(nm*km) |
|
在1460和1530nm (S Band) |
N/A |
N/A |
2.0-7.0 |
ps/(nm*km) |
|
在1530和1565nm (C Band) |
≤18 |
1.0-10.0 |
7.0-10.0 |
ps/(nm*km) |
|
在1565和1625nm (L Band) |
≤22 |
7.0-12.0 |
10.0-14.0 |
ps/(nm*km) |
|
零色散波长 |
1310±11 |
1530-1560 |
1460-1565 |
nm |
|
零色散斜率 |
0.093 |
0.093 |
0.093 |
ps/(nm2. km) |
|
在1300nm和 1550nm的不连续点 |
0.1 |
0.1 |
0.1 |
dB |
|
模场直径 |
@1300nm |
9.3±0.5 |
N/A |
N/A |
um |
|
|
@1550nm |
10.4±0.8 |
8.5±0.6 |
9.0±0.5 |
um |
|
光缆截止波长 |
≤1260 |
≤1450 |
≤1450 |
nm |
|
PMD (单一光缆) |
≤0.2 |
≤0.2 |
≤0.2 |
ps/km1/2 |
|
包层直径 |
125±1 |
125±1 |
125±1 |
um |
|
芯/包层同心度误差 |
≤0.5 |
≤0.5 |
≤0.6 |
um |
|
包层不圆度 |
≤1.0 |
≤1.0 |
≤1.0 |
% |
|
覆层不圆度 |
≤6.0 |
≤6.0 |
≤6.0 |
% |
|
涂层直径 |
245±10 |
245±10 |
245±10 |
um |
|
验收水平 |
100 (0.7) |
100 (0.7) |
100 (0.7) |
Kpsi/GN/m2 |
|
疲劳参数 |
≥20 |
≥20 |
≥20 |
|
|
0? ~ +70? @ 1310 & 1550nm的温度特性 |
0.1 |
0.1 |
0.1 |
Db/km |
光纤无接点
物理性能
最小弯曲半径:
安装中: 25×OD
工作中: 12.5×OD
温度范围:
工作温度范围: -40°C (-40 oF to +70°C (+158 oF)
存储温度范围: -50°C (-58 oF to +70°C (+158 oF)
最大抗冲击力:
长期: 300N
短期: 10000N
最小拉力:
安装中: 1500N
工作中: 600N.
连续冲击: 4.0 N.m (J
对绞(扭曲): 180x10倍, 125xOD
循环挠曲: 25圈（铠装电缆）;
