结构

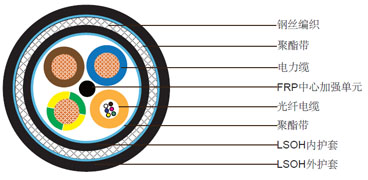

3x2.5mm² 电力电缆 ( 中心单元周围 )

导体	50/0.25mm多股铜丝
绝缘	交联聚乙烯（XLPE）. 厚度0.86mm. 外径3.5mm
绝缘颜色	蓝色, 棕色和黄绿色

6芯光缆

光纤数	6 光纤
松套管	外径: 3.5mm (松套管外加PVC或PE护套，必要时)

成缆构成

绕包带	聚酯带
内护套	灰色低烟无卤（LSZH）, 厚度0.8mm
铠装	镀锌钢丝铠装, 覆盖率99%
绕包带	聚酯带
护套	LSZH, 厚度1.6mm, 标称外径16.2mm
护套颜色	灰色

光纤特性

表1. SM

参数	要求
光缆特性
衰减 @ 1310 nm	0.35 dB/km
衰减 @ 1550 nm	0.22 dB/km
不连续点	0.1 dB @ 1310或1550 nm
零色散斜率:	0.092 ps/km/nm2
零色散波长:	1300 - 1324 nm
模场直径@ 1300 nm	9.3		0.5m
模场直径@ 1550 nm	10.5		1.0m
光缆截止波长	1260		70 nm
光缆截止波长	1260 nm
几何性能
包层直径:	125	1.0 m
芯/包层同心偏移	0.8 m
包层不圆度:	1.0 %
彩色涂层直径:	25010m
覆层/包层偏移:	12m
物理性能
验收水平:	0.7 GN/m2 for 1 second

表2. MM

参数	50/125 光纤	62.5/125 光纤
衰减 @ 850 nm (dB/km)	≤ 3.0	≤ 3.2
衰减 @ 1300 nm (dB/km)	≤ 1.0	≤ 1.2
新增衰减弯曲	≤ 0.5 dB (850和1300 nm for 100 turns around a 75 mm mandrel
数值孔径	0.20 ± 0.02	0.275 ± 0.015
带宽@ 850 nm	400 MHz*km	160 MHz*km
带宽@ 1300 nm	800 MHz*km	500 MHz*km
芯直径	50 ± 3 μm	62.5 ± 3μm
包层直径	125 ± 2 μm
芯/包层同心偏移	≤ 6%
包层不圆度	≤ 2%
芯不圆度	≤ 6%
涂层直径	245 ± 10 μm
覆层/包层偏移	12 μm
验收水平	≥ 0.69 GN/m2 (100 kpsi)

电气性能和物理性能 @20°C(电力电缆)

最大电阻	7.98Ohm/km
绝缘电阻	≥5500 MOhmxkm
介电强度	1500V/1’

物理性能

最小弯曲半径	240mm
工作温度	-35°C/+80°C

光纤特性

火焰传播	IEC60332-1
烟密度	IEC61034-1/2
无卤	IEC60754-1/2
