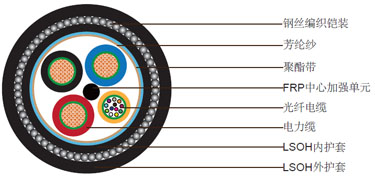

结构

3x2.5mm² 电力电缆

导体	7/0.67mm多股铜丝
阻火带	导体外加麦拉
绝缘	交联聚乙烯（XLPE）. 厚度0.7mm. 外径4.6-4.7mm

12芯光缆, G652D ( 中心单元周围 )

光纤数	12芯光纤
松套管	外径: 3.8mm (松套管外加PVC或PE护套，必要时)
阻火带	松套管外加麦拉

成缆构成

中心增强单元	1.9mm FRP 中心增强单元，必要时加PE/PVC涂层
增强单元	芳纶纱螺旋缠绕于线芯外
内护套	LSZH, 厚度1.0mm
铠装	钢丝编织铠装
护套	LSZH, 厚度1.8mm, 标称外径18.2±1.0mm
护套颜色	黑色

光纤特性

12芯光缆, G652D ( 中心单元周围 )

参数		ITU-T G.652D 标准单模光纤	ITU-TG.655 非零色散位 移光纤	ITU-TG.656 非零色散位 移光纤	单位
光纤代码		9	8	7
衰减, 松套管电缆	@1310nm	≤0.35	N/A	N/A	dB/km
	@1550nm	≤0.22	≤0.22	≤0.22	dB/km
	@1625nm	≤0.25	≤0.26	≤0.26	dB/km
衰减, 紧包缓冲式和半缓冲式电缆	@1310nm	≤0.38	N/A		dB/km
	@1550nm	≤0.28	N/A		dB/km
色散分布	在1260和1360nm之间	≤3.5	N/A	N/A	ps/(nm*km)
	在1460和1530nm (S Band)	N/A	N/A	2.0-7.0	ps/(nm*km)
	在1530和1565nm (C Band)	≤18	1.0-10.0	7.0-10.0	ps/(nm*km)
	在1565和1625nm (L Band)	≤22	7.0-12.0	10.0-14.0	ps/(nm*km)
零色散波长		1310±11	1530-1560	1460-1565	nm
零色散斜率		0.093	0.093	0.093	ps/(nm2.km)
在1300nm和 1550nm的不连续点		0.1	0.1	0.1	dB
模场直径	@1300nm	9.3±0.5	N/A	N/A	um
	@1550nm	10.4±0.8	8.5±0.6	9.0±0.5	um
光缆截止波长		≤1260	≤1450	≤1450	nm
PMD (单一光缆)		≤0.2	≤0.2	≤0.2	ps/km1/2
包层直径		125±1	125±1	125±1	um
芯/包层同心度误差		≤0.5	≤0.5	≤0.6	um
包层不圆度		≤1.0	≤1.0	≤1.0	%
覆层不圆度		≤6.0	≤6.0	≤6.0	%
涂层直径		245±10	245±10	245±10	um
验收水平		100 (0.7)	100 (0.7)	100 (0.7)	Kpsi/GN/m2
疲劳参数		≥20	≥20	≥20
0? ~ +70? @ 1310 & 1550nm的温度特性		0.1	0.1	0.1	Db/km

光纤无接点

物理性能

张力强度

工作中	600N
安装中	1500N

弯曲半径

工作中	12.5×OD
安装中	25×OD

收缩载荷

短期	1000N
长期	300N

光纤特性

防火	IEC 60331
火焰传播	IEC60332
烟密度	IEC61034-1/2
无卤	IEC60754-1/2
