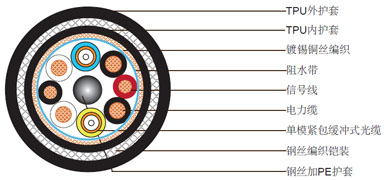

结构

4x20AWG电力电缆

导体	20AWG多股镀锡铜丝
绝缘	交联聚乙烯（XLPE）. 标称外径1.5mm
绝缘颜色	2x黑色和2x白色

2x24AWG信号电缆

导体	24AWG多股镀锡铜丝
绝缘	交联聚乙烯（XLPE）. 标称外径1.1mm
绝缘颜色	红色和黑色

2Cx9/125um紧包式光缆

紧包式光纤	单模光纤满足ITU G.652D的要求
增强单元	芳纶纱
护套	PVC, 标称外径1.6mm
护套颜色	蓝色 & 黄色

成缆构成

中心增强单元	1.5mm钢丝加PE外被, 外径2.1mm
绕包带	阻水带
屏蔽	镀锡铜丝编织, 90%覆盖率
内护套	黑色TPU
铠装	钢丝编织, 直径0.2mm, 覆盖率80%
护套	TPU, 标称外径12.0mm.
护套颜色	黑色
电缆重量	250kg/km

光纤特性

		ITU-TG.652D标准单模光纤	ITU-TG.655非零色散位移光纤	ITU-TG.656非零色散位移光纤
参数					单位
光纤代码		9	8	7
衰减, 松套管电缆	@1310nm	≤0.35	N/A	N/A	dB/km
	@1550nm	≤0.22	≤0.22	≤0.22	dB/km
	@1625nm	≤0.25	≤0.26	≤0.26	dB/km
衰减, 紧包缓冲式和半缓冲式电缆	@1310nm	≤0.38	N/A		dB/km
	@1550nm	≤0.28	N/A		dB/km
色散分布	在1260和1360nm之间	≤3.5	N/A	N/A	ps/(nm*km)
	在1460和1530nm (S Band)	N/A	N/A	2.0-7.0	ps/(nm*km)
	在1530和1565nm (C Band)	≤18	1.0-10.0	7.0-10.0	ps/(nm*km)
	在1565和1625nm (L Band)	≤22	7.0-12.0	10.0-14.0	ps/(nm*km)
零色散波长		1310±11	1530-1560	1460-1565	nm
零色散斜率		0.093	0.093	0.093	ps/(nm2.km)
在1300nm和 1550nm的不连续点		0.1	0.1	0.1	dB
模场直径	@1300nm	9.3±0.5	N/A	N/A	um
	@1550nm	10.4±0.8	8.5±0.6	9.0±0.5	um
光缆截止波长		≤1260	≤1450	≤1450	nm
PMD (单一光缆)		≤0.2	≤0.2	≤0.2	ps/km1/2
包层直径		125±1	125±1	125±1	um
芯/包层同心度误差		≤0.5	≤0.5	≤0.6	um
包层不圆度		≤1.0	≤1.0	≤1.0	%
包层不圆度		≤1.0	≤1.0	≤1.0	%
覆层不圆度		≤6.0	≤6.0	≤6.0	um
验收水平		100 (0.7)	100 (0.7)	100 (0.7)	Kpsi/GN/m2
疲劳参数		≥20	≥20	≥20
0? ~ +70? @ 1310 & 1550nm的温度特性		0.1	0.1	0.1	Db/km

光纤无接点

物理性能@20°C

20AWG电力电缆

导体电阻@ 20°C	35.3 ohm/km
绝缘电阻	≥10GOhmxkm

24AWG信号电缆

导体电阻@ 20°C	95Ohm/km
绝缘电阻	≥10GOhmxkm
最大拉力载荷	- 安装中: 1500N
	- 工作中: 600N
最大压力载荷	1000N
最小弯曲半径	- 安装中: 20×OD
	- 工作中: 10×OD
