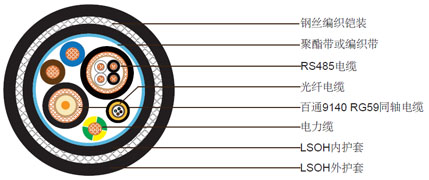

| 导体 | 12AWG (19/0.455mm多股铜丝 |
|---|---|
| 绝缘 | 交联聚乙烯（XLPE）. 标称外径3.75mm |
| 绝缘颜色 | 蓝色, 棕色和黄绿色 |
| 导体 | 24AWG (7/0.2mm，遵循IEC228，2类） |
|---|---|
| 绝缘 | PE. 厚度0.8mm |
| 屏蔽 | 铝塑复合带和24AWG多股镀锡铜排流线 |
| 编织 | 铜丝编织 |
| 护套 | 低烟无卤护套. 标称外径9.0mm |
| 护套颜色 | 黑色 |
| 导体 | 20AWG铜包钢 |
|---|---|
| 绝缘 | 发泡高密度聚乙烯（PE）. 标称外径3.66mm |
| 屏蔽 | 铝箔，100%覆盖率 |
| 编织 | 铝丝编织，67%覆盖率 |
| 护套 | 聚氯乙烯护套. 标称外径6.02mm |
| 护套颜色 | 黑色 |
| 光纤 | 多模光纤满足或超过ITUT G.651的要求 |
|---|---|
| 松套管 | PBT松管，外径1.80±0.1mm，套管内充满防水凝胶 |
| 芳纶纱 | 芳纶纱绕包到松套管外，形成外围加强单元 |
| 护套 | LSZH外护套 标称外径大约3.40mm |
| 护套颜色 | 黑色 |
| 绕包带 | 聚酯带或编织带 |
|---|---|
| 内护套 | 黑色低烟无卤（LSZH）, 厚度1.20mm |
| 铠装 | 钢丝编织, 覆盖率80% |
| 护套 | LSZH, 厚度1.80mm, 标称外径22.0±2.0mm |
| 护套颜色 | 黑色 |
|
参数 衰减 @ 850 nm (dB/km) |
50/125 光纤 ≤ 3.0 |
62.5/125 光纤 ≤ 3.2 |
|---|---|---|
| 衰减 @ 1300 nm (dB/km) | ≤ 1.0 | ≤ 1.2 |
| 新增衰减弯曲 | ≤ 0.5 dB (850和1300 nm for 100 turns around a 75 mm mandrel | |
| 数值孔径 | 0.20 ± 0.02 | 0.275 ± 0.015 |
| 带宽@ 850 nm | 400 MHz*km | 160 MHz*km |
| 带宽@ 1300 nm | 800 MHz*km | 500 MHz*km |
| 芯直径 | 50 ± 3 μm | 62.5 ± 3 μm |
| 包层直径 | 125 ± 2 μm | |
| 芯/包层同心偏移 | ≤ 6% | |
| 包层不圆度 | ≤ 2% | |
| 芯不圆度 | ≤ 6% | |
| 涂层直径 | 245 ± 10 μm | |
| 覆层/包层偏移 | 12 μm | |
| 验收水平 | ≥ 0.69 GN/m2 (100 kpsi) | |
