结构

2芯同轴电缆

导体	7/0.22mm无氧铜导体
绝缘	聚乙烯（PE）. 厚度0.92mm
屏蔽	0.12mm裸铜编织, 覆盖率ca.85%
护套	LSZH,厚度0.8mm; 标称外径4.5±0.3mm
护套颜色	黑色

4x2.5mm2电力电缆

导体	7/0.68mm多股无氧铜
绝缘	LSZH. 厚度0.8mm; 外径3.7±0.2mm
绝缘颜色	红色, 蓝色, 绿色, 黄色

2对仪表电缆

导体	7/0.22mm多股镀锡铜
绝缘	PE. 厚度0.50mm, 外径1.6±0.2mm
绝缘颜色	白色/ 蓝色; 白色/橘色
屏蔽	铝塑复合带加7/0.22mm镀锡铜排流线

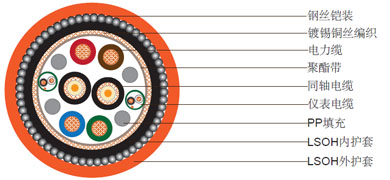

成缆构成

填充	非吸湿性PP
绕包带	聚酯带
屏蔽	镀锡铜丝编织, 覆盖率80%
内护套	黑色 LSOH, 厚度1.0mm
铠装	0.30mm镀锌钢丝单丝编织; 覆盖率.80%
外护套	低烟无卤（LSZH） , 厚度1.7mm, 标称外径3.1±1.0mm
护套颜色	橘色
电缆重量	735 kg/km

电气性能和物理性能 @20°C

同轴电缆

阻抗	75±3Ohm (@1MHz)
最大衰减	3dB/100m
Capacity	55pF/m 标称，在1kHz时

电力电缆

电阻	6.6Ohm/km
绝缘电阻	≥5500 MOhmxkm

数据线对

电阻	900Ohm/km
绝缘电阻	≥1000 MOhmxkm

成缆构成

最小弯曲半径	280mm
工作温度	-35°C/+90°C
长期导体工作温度	90°C
短期道题短路温度	≤250°C
