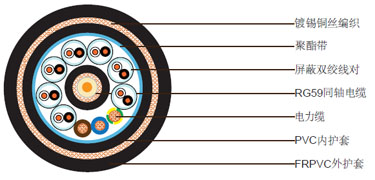

结构

1x75Ohm RG59 同轴电缆(位于电缆中心)

导体	0.58mm实心铜导体
绝缘	聚乙烯（PE）. 厚度1.56mm
屏蔽	铜丝编织. 覆盖率≥ 95%
护套	聚氯乙烯护套. 标称外径6.2mm
护套颜色	黑色

7x1x2x22 AWG屏蔽对绞线对( 位于同轴电缆周围)

导体	7/0.254mm多股镀锡铜
绝缘	PE. 厚度0.6mm
绝缘颜色	黑色和白色
屏蔽	铝塑复合带
排流线	24 AWG多股镀锡铜排流线

3x16AWG电力电缆 ( 位于同轴电缆周围)

导体	19/0.287mm多股镀锡铜丝
绝缘	交联聚乙烯（XLPE）. 厚度0.7mm

成缆构成

填充	PP，必要时
绕包带	聚酯带
屏蔽	镀锡铜丝编织, 覆盖率80%
外护套	防紫外线FRPVC, 厚度1.8mm, 标称外径25.0mm
护套颜色	黑色
电缆重量	850kg/km

电气性能和物理性能 @20°C

同轴电缆

阻抗	75±3Ohm (@1MHz)
最大衰减	7.5dB/100m @50MHz

电力电缆

电阻	6.6Ohm/km
绝缘电阻	≥5500 MOhmxkm

数据线对

电阻	900Ohm/km
绝缘电阻	≥1000 MOhmxkm

成缆构成

最小弯曲半径	420mm
工作温度	-35°C/+80°C

防火性能

火焰传播	IEC60332-1
烟密度	IEC61034-1/2
无卤	IEC60754-1/2
