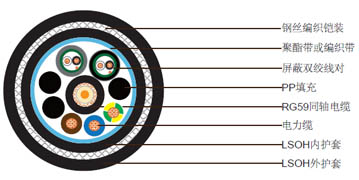

结构

1x75Ohm RG59 同轴电缆(位于电缆中心)

导体	0.58mm实心铜导体
绝缘	聚乙烯（PE）. 厚度1.56mm
屏蔽	铜丝编织. 覆盖率≥ 95%
护套	低烟无卤护套. 标称外径6.15mm
护套颜色	黑色

2x1x2x24AWG屏蔽对绞线对(位于同轴电缆周围)

导体	7/0.2mm多股镀锡铜
绝缘	聚氯乙烯（PVC）. 厚度0.4mm
绝缘颜色	黑色和白色
屏蔽	铝塑复合带
排流线	24 AWG多股镀锡铜排流线
护套	低烟无卤护套. 标称外径4.8mm. 厚度0.76mm
护套颜色	黑色和灰色

3x1.5mm²电力电缆 ( 位于同轴电缆周围)

导体	1.5mm²多股镀锡铜丝
绝缘	交联聚乙烯（XLPE）. 标称外径3.0mm
绝缘颜色	蓝色, 棕色和黄绿色

成缆构成

填充	PE或PP
绕包带	聚酯带或编织带
内护套	黑色低烟无卤（LSZH）, 厚度0.8mm
铠装	钢丝编织, 覆盖率85%
外护套	LSZH, 厚度1.5mm, 标称外径21.5±2.0mm
护套颜色	黑色

电气性能和物理性能 @20°C

同轴电缆

阻抗	75±3Ohm (@1MHz)
最大衰减	7.5dB/100m @50MHz

电力电缆

电阻	12.1Ohm/km
绝缘电阻	≥5500 MOhmxkm

数据线对

电阻	900Ohm/km
绝缘电阻	≥1000 MOhmxkm

成缆构成

最小弯曲半径	420mm
工作温度	-35°C/+80°C

防火性能

烟密度	IEC61034-1/2
无卤	IEC60754-1/2
火焰传播	IEC60332
