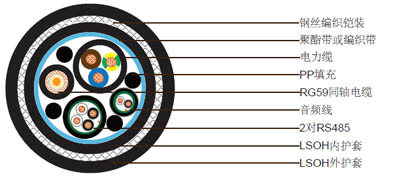

结构

75Ohm RG59 同轴电缆

导体	0.81mm铜包钢
绝缘	聚乙烯（PE）. 直径3.65mm
屏蔽	铝塑复合屏蔽和铝镁编织. 覆盖率80%
护套	低烟无卤护套. 标称外径6.1mm
护套颜色	黑色

24AWG RS485

导体	24AWG (7/0.2mm多股镀锡铜，遵循IEC 60228，2类），2线对
绝缘	聚乙烯（PE）. 厚度0.6mm
屏蔽	铝塑复合带
排流线	24 AWG多股镀锡铜排流线
护套	低烟无卤护套. 标称外径9.0mm
护套颜色	黑色

3x2.5mm²电力电缆

导体	2.5mm²多股镀锡铜，遵循IEC 60228，2类
绝缘	交联聚乙烯（XLPE）. 厚度0.7mm
护套	低烟无卤护套. 标称外径12.0mm
护套颜色	黑色

18AWG音频电缆

导体	1对18AWG (16/0.254mm多股镀锡铜
绝缘	聚乙烯（PE）
屏蔽	铝塑复合带
排流线	24 AWG多股镀锡铜排流线
护套	低烟无卤护套. 标称外径6.5mm
护套颜色	黑色

成缆构成

填充	PP, PVC或PE
绕包带	聚酯带
内护套	黑色低烟无卤（LSZH）, 厚度0.8-1.0mm
铠装	钢丝编织,	覆盖率95%
外护套	LSZH, 厚度1.6- 1.8mm, 标称外径24±2mm
护套颜色	黑色
电缆重量	730kg/km

电气性能和物理性能 @20°C

同轴电缆

阻抗	75±3Ohm (@1MHz)
最大衰减	6.72dB/100m @50MHz

RS485

标称阻抗	120±10Ω
标称导体直流电阻@20°C	78.7 Ohm/km
衰减	1MHz 2.3dB/100m

电力电缆

电阻	7.41Ohm/km
绝缘电阻	≥5500 MOhmxkm

Audio Cable

电阻	18.1Ohm/km
绝缘电阻	≥1.1 MOhm .km

成缆构成

最小弯曲半径	360mm
工作温度	-35°C/+90°C

防火性能

烟密度	IEC61034-1/2
无卤	IEC60754-1/2
火焰传播	IEC60332
