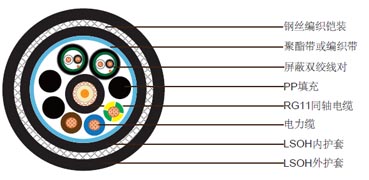

结构

1x75Ohm RG11 同轴电缆(位于电缆中心)

导体	1.63mm实心裸铜
绝缘	聚乙烯（PE）. 厚度7.25mm.
屏蔽	铜丝编织. 覆盖率95%
护套	低烟无卤护套. 标称外径10.3mm.
护套颜色	黑色

2x1x2x24AWG屏蔽对绞线对( 位于同轴电缆周围)

导体	7/0.2mm多股镀锡铜
绝缘	聚氯乙烯（PVC）. 厚度0.47mm.
绝缘颜色	白色和黑色
单对屏蔽	铝塑复合带
排流线	24 AWG多股镀锡铜
护套	低烟无卤护套. 标称外径4.8mm. 厚度0.76mm.
护套颜色	黑色和灰色

3x3mm²电力电缆 ( 位于同轴电缆周围)

导体	12AWG (3mm²多股镀锡铜
绝缘	交联聚乙烯（XLPE）. 厚度0.85mm. 外径3.65mm
绝缘颜色	蓝色, 棕色和黄绿色

成缆构成

填充	PP (位于同轴电缆周围)
绕包带	聚酯带
内护套	黑色低烟无卤（LSZH）, 厚度0.8mm
铠装	钢丝编织, 覆盖率85%
外护套	LSZH, 厚度1.5mm, 标称外径26.0mm
护套颜色	黑色

电气性能和物理性能@20°C

同轴电缆

阻抗	75±3Ohm (@1MHz)
最大衰减	3.3dB/100m @50MHz

电力电缆

电阻	6.6Ohm/km
绝缘电阻	≥5500 MOhmxkm

数据线对

电阻	900Ohm/km
绝缘电阻	≥1000 MOhmxkm

成缆构成

最小弯曲半径	420mm
工作温度	-35°C/+80°C

防火性能

火焰传播	IEC60332-1
烟密度	IEC61034-1/2
无卤	IEC60754-1/2
