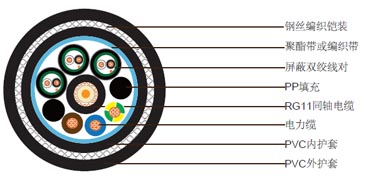

| 导体 | 1.63mm实心裸铜 |
|---|---|
| 绝缘 | 聚乙烯（PE）. 厚度7.25mm. |
| 屏蔽 | 铜丝编织. 覆盖率95% |
| 护套 | 聚氯乙烯护套. 标称外径10.3mm. |
| 护套颜色 | 黑色 |
| 导体 | 7/0.254mm多股镀锡铜 |
|---|---|
| 绝缘 | 聚氯乙烯（PVC）. 厚度0.50mm. |
| 绝缘颜色 | 白色和黑色 |
| 单对屏蔽 | 铝塑复合带 |
| 排流线 | 24 AWG多股镀锡铜 |
| 护套 | 聚氯乙烯护套. 厚度0.8mm. |
| 护套颜色 | 黑色加白色数字标注 |
| 导体 | 2.5mm²多股镀锡铜 |
|---|---|
| 绝缘 | 交联聚乙烯（XLPE）. 外径3.41mm |
| 绝缘颜色 | 蓝色, 棕色和黄绿色 |
| 填充 | PP (位于同轴电缆周围) |
|---|---|
| 绕包带 | 聚酯带或编织带. |
| 内护套 | 黑色 PVC, 厚度1.0mm |
| 铠装 | 钢丝编织, 直径0.2mm, 覆盖率85% |
| 外护套 | PVC, 厚度1.8mm, 标称外径28.3mm |
| 护套颜色 | 黑色 |
| 电缆重量 | 550kg/km |
| 阻抗 | 75±3Ohm (@1MHz) |
|---|---|
| 最大衰减 | 3.3dB/100m @50MHz |
| 电阻 | 7.41Ohm/km |
|---|---|
| 绝缘电阻 | ≥5500 MOhmxkm |
| 电阻 | 49Ohm/km |
|---|---|
| 绝缘电阻 | ≥1000 MOhmxkm |
