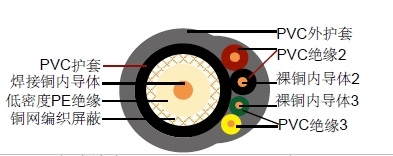

| 内导体 1 | 铜包钢(CCS) | 0.58 mm |
|---|---|---|
| 绝缘 | 低密度PE | Φ3.70 ±0.10 mm |
| 外导体 (屏蔽) | 裸铜 | 180 x 0.10 mm |
| 屏蔽覆盖率 | 94% | |
| 护套 | PVC | Φ6.20 ±0.10 mm |
| 内导体 2 | 裸铜 | 2x0.75mm2 |
| 绝缘 2 | PVC | 2 x Φ1.70 ±0.10 mm |
| 内导体 3 | 裸铜 | 2x 0.22mm2 |
| 绝缘 3 | PVC | 2 x Φ1.00 ±0.10 mm |
| 外护套 | PVC/低烟无卤 | Φ10.40 ±0.30 mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 67 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 158 Ohm/Km |
| 外导体电阻 | 11 Ohm/Km |
| 工作温度范围 | -25°C - +80 °C |
| 线芯电阻0.22mm2/ 0.75mm2 | 82 Ohm/Km /26 Ohm/Km |
| 工作电压(最大) | 0.25 KV/0.3 KV |
| 测试电压 | 1.2 KV/2.0 KV |
| 铜重量 | 33.1 Kg/Km |
| 电缆重量(大约) | 153.4 Kg/Km |
| 屏蔽有效性 | >55 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100 ft) |
|---|---|---|
| 50 | 7.4 | 2.26 |
| 100 | 10.7 | 3.26 |
| 200 | 15.7 | 4.79 |
| 400 | 22.7 | 6.92 |
| 500 | 25.7 | 7.84 |
| 600 | 28.7 | 8.75 |
| 860 | 34.8 | 10.61 |
| 1000 | 38.0 | 11.59 |
| 30 | 300 MHz>31dB |
| 300 | 600 MHz>28dB |
| 600 | 900 MHz>24dB |
