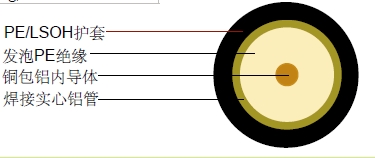

| 内导体 | 铜包铝 | Φ1.80 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ7.47 mm |
| 外导体 | 焊接铝管 | Φ8.13 mm |
| 护套 | PE/阻燃 PE | Φ10.03 mm |
| 自承单元 | 可选 |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 50 pF/m |
| 传播速度 | 87% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 10.6 Ohm/Km |
| 外导体电阻 | 3.25 Ohm/Km |
| 安装温度范围 | -40°C - +85°C |
| 工作温度范围 | -40°C - +85°C |
| 屏蔽有效性 | 135 dB |
| 电缆重量(大约) | 70 kg/km |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减(dB/100ft) 5 |
|---|---|---|
| 5 | 0.79 | 0.24 |
| 55 | 2.76 | 0.84 |
| 250 | 6.10 | 1.86 |
| 300 | 6.69 | 2.04 |
| 350 | 7.38 | 2.25 |
| 400 | 7.81 | 2.38 |
| 450 | 8.27 | 2.52 |
| 500 | 8.92 | 2.72 |
| 550 | 9.35 | 2.85 |
| 600 | 9.78 | 2.98 |
| 750 | 10.96 | 3.34 |
| 865 | 11.87 | 3.62 |
| 1000 | 12.76 | 3.89 |
| 5 | 30 MHz>30dB |
| 30 | 470 MHz>30dB |
| 470 | 1000 MHz>30dB |
