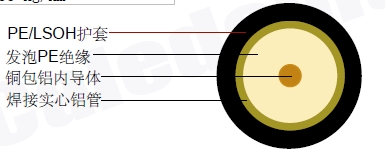

| 内导体 | 铜包铝 | Φ3.15 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ13.05 mm |
| 外导体 | 焊接铝管 | Φ13.72 mm |
| 护套 | PE/低烟无卤 | Φ15.49 mm |
| 自承单元 | 可选 |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 50 pF/m |
| 传播速度 | 88% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 3.43 Ohm/Km |
| 外导体电阻 | 1.92 Ohm/Km |
| 安装温度范围 | -40°C - +85°C |
| 工作温度范围 | -40°C - +85°C |
| 屏蔽有效性 | 135 dB |
| 电缆重量(大约) | 136 kg/km |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减(dB/100ft) |
|---|---|---|
| 5 | 0.46 | 0.14 |
| 50 | 1.54 | 0.47 |
| 250 | 3.38 | 1.03 |
| 300 | 3.71 | 1.13 |
| 350 | 4.03 | 1.23 |
| 400 | 4.33 | 1.32 |
| 450 | 4.59 | 1.40 |
| 500 | 4.89 | 1.49 |
| 550 | 5.12 | 1.56 |
| 600 | 5.38 | 1.64 |
| 750 | 6.07 | 1.85 |
| 865 | 6.56 | 2.00 |
| 1000 | 7.12 | 2.17 |
| 5 | 30 MHz>30dB |
| 30 | 470 MHz>30dB |
| 470 | 1000 MHz>30dB |
