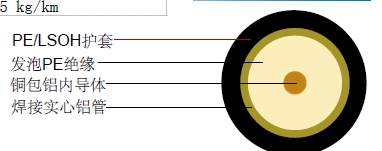

| 内导体 | 铜包铝 | Φ4.22 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ17.42 mm |
| 外导体 | 焊接光滑铝管 | Φ18.16 mm |
| 护套 | PE/低烟无卤 | Φ19.94 mm |
| 自承单元 | 可选 |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 50 pF/m |
| 传播速度 | 88% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 1.91 Ohm/Km |
| 外导体电阻 | 1.37 Ohm/Km |
| 安装温度范围 | -40°C - +85°C |
| 工作温度范围 | -40°C - +85°C |
| 屏蔽有效性 | 135 dB |
| 电缆重量(大约) | 215 kg/km |
| 频率(MHz) | 衰减(dB/100m) | 衰减(dB/100ft) |
|---|---|---|
| 5 | 0.36 | 0.11 |
| 50 | 1.18 | 0.36 |
| 250 | 2.66 | 0.81 |
| 300 | 2.92 | 0.89 |
| 350 | 3.18 | 0.97 |
| 400 | 3.44 | 1.05 |
| 450 | 3.67 | 1.12 |
| 500 | 3.90 | 1.19 |
| 550 | 4.10 | 1.25 |
| 600 | 4.30 | 1.31 |
| 750 | 4.89 | 1.49 |
| 865 | 5.31 | 1.62 |
| 1000 | 5.74 | 1.75 |
| 5-30 MHz | >30dB |
| 30-470 MHz | >30dB |
| 470-1000 MHz | >30dB |
