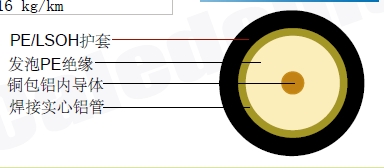

| 内导体 | 铜包铝 | Φ5.16 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ20.03 mm |
| 外导体 | 焊接光滑铝管 | Φ21.84 mm |
| 护套 | PE/低烟无卤 | Φ24.38 mm |
| 自承单元 | 可选 |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 50 pF/m |
| 传播速度 | 88% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 1.90 Ohm/Km |
| 外导体电阻 | 1.06 Ohm/Km |
| 安装温度范围 | -40°C - +85°C |
| 工作温度范围 | -40°C - +85°C |
| 屏蔽有效性 | 135 dB |
| 电缆重量(大约) | 316 kg/km |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减(dB/100ft) |
|---|---|---|
| 5 | 0.30 | 0.09 |
| 50 | 1.05 | 0.32 |
| 250 | 2.30 | 0.70 |
| 300 | 2.49 | 0.76 |
| 350 | 2.72 | 0.83 |
| 400 | 2.89 | 0.88 |
| 450 | 3.12 | 0.95 |
| 500 | 3.28 | 1.00 |
| 550 | 3.48 | 1.06 |
| 600 | 3.61 | 1.10 |
| 750 | 4.07 | 1.24 |
| 865 | 4.36 | 1.33 |
| 1000 | 4.72 | 1.44 |
| 5 | 30 MHz>30dB |
| 30 | 470 MHz>30dB |
| 470 | 1000 MHz>30dB |
