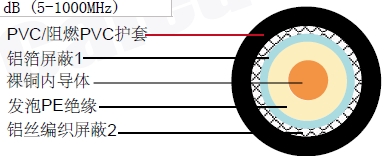

| 内导体 | 裸铜/铜包钢(CCS) | Φ1.13 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ4.80 mm |
| 外导体 (屏蔽 1) | 铝箔 | Φ4.95 mm |
| 屏蔽覆盖率1 | 100% | |
| 外导体 (屏蔽 2) | 铝丝编织 (类型 1) | 64x0.12 mm |
| 屏蔽覆盖率2 | 45% | |
| 外导体 (屏蔽 2) | 铝丝编织 (类型 2) | 48x0.12 mm |
| 屏蔽覆盖率2 | 35% | |
| 护套 | PVC/FR-PVC | Φ6.80 mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 50 pF/m |
| 传播速度 | 85% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 16.8 Ohm/Km |
| 外导体电阻 | - Ohm/Km |
| 工作温度范围 | -25°C - 75°C |
| 电缆重量(大约) | - kg/km |
| 屏蔽有效性 | >70 dB (5-1000MHz) |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100 ft) |
|---|---|---|
| 50 | 3.7 | 1.13 |
| 100 | 5.5 | 1.68 |
| 200 | 8.1 | 2.47 |
| 400 | 11.7 | 3.57 |
| 800 | 17.0 | 5.18 |
| 950 | 18.7 | 5.70 |
| 1350 | 22.8 | 6.95 |
| 1750 | 26.4 | 8.05 |
| 2150 | 29.8 | 9.09 |
| 3000 | 36.2 | 11.04 |
| 5 | 470 MHz>25dB |
| 470 | 3000 MHz>20dB |
