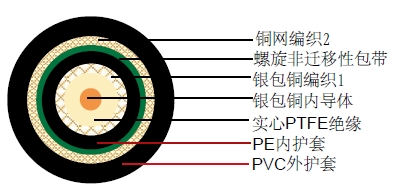

| 内导体 | 镀银铜 | 1.40 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ6.40 ±0.10 mm |
| 外导体 (屏蔽 1) | 镀银铜 | 216x 0.13 mm |
| 屏蔽覆盖率 | 92% | |
| 内导体 | PE | Φ8.60 ±0.10 mm |
| 包带 | 螺旋形非迁移性包带 | h. 27 mm |
| 外导体 (屏蔽 2) | 裸铜 | 216 x 0.16 mm |
| 屏蔽覆盖率 | 92% | |
| 外导体 | PVC/低烟无卤 | Φ11.00 ±0.18 mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 56 pF/m |
| 传播速度 | 80% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 11.5 Ohm/Km |
| 外导体电阻1 | 6 Ohm/Km |
| 外导体电阻2 | 5.8 Ohm/Km |
| 工作温度范围 | -25°C - +80 °C |
| 铜重量 | 88.1 Kg/Km |
| 电缆重量(大约) | 169.25 Kg/Km |
| 屏蔽有效性 | >70 dB |
| 频率 (MHz) | 衰减 (dB/100 m) | 最大 衰减(dB/100ft) |
|---|---|---|
| 50 | 3.7 | 1.1 |
| 100 | 5.4 | 1.6 |
| 200 | 8.2 | 2.5 |
| 400 | 12.1 | 3.7 |
| 500 | 13.8 | 4.2 |
| 600 | 15.6 | 4.8 |
| 860 | 18.8 | 5.7 |
| 1000 | 20.6 | 6.3 |
| 30 | 300 MHz>30dB |
| 300 | 600 MHz>28dB |
| 600 | 900 MHz>26dB |
