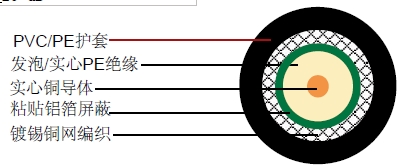

| 内导体 | 裸铜/铜包铝 | Φ4.4 mm |
|---|---|---|
| 绝缘 | 发泡 /实心 PE | Φ12.4±0.02 mm |
| 屏蔽 | 铝塑复合带 | Φ12.6 mm |
| 外导体 | 镀锡铜编织(24x7x0.15mm) | Φ13.2 mm |
| 屏蔽覆盖率 | 85% | |
| 护套 | PVC/PE | Φ15.6 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 83 pF/m |
| 传播速度 | 81% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 1.2(1.8)) Ohm/Km |
| 外导体电阻 | 4.5 Ohm/Km |
| 工作温度范围 | -40°C - +85 °C |
| 最小弯曲半径 | 78 mm |
| 屏蔽有效性 | >90 dB |
| 回波损耗 | >20 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减(dB/100 ft) |
|---|---|---|
| 100 | 2.7 | 0.8 |
| 150 | 3.6 | 1.0 |
| 280 | 4.6 | 1.4 |
| 350 | 5.2 | 1.6 |
| 400 | 6.0 | 1.7 |
| 800 | 8.5 | 2.6 |
| 900 | 9.3 | 2.8 |
| 1200 | 10.8 | 3.3 |
| 1500 | 12.3 | 3.7 |
| 1800 | 13.7 | 4.2 |
| 1900 | 14.2 | 4.3 |
| 2000 | 14.6 | 4.5 |
| 2200 | 14.9 | 4.5 |
| 2500 | 16.6 | 5.1 |
