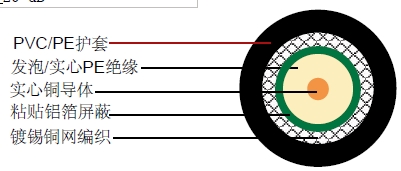

| 内导体 | 裸铜/铜包铝 | Φ2.8 mm |
|---|---|---|
| 绝缘 | 发泡 /实心 PE | Φ7.8±0.02 mm |
| 屏蔽 | 铝塑复合带 | Φ8.0 mm |
| 外导体 | 镀锡铜编织(16x9x0.15mm) | Φ8.6 mm |
| 屏蔽覆盖率 | 85% | |
| 护套 | PVC/PE | Φ10.6 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 82 pF/m |
| 传播速度 | 84% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 2.4(4.4)) Ohm/Km |
| 外导体电阻 | 9.4 Ohm/Km |
| 工作温度范围 | -40°C - +85 °C |
| 最小弯曲半径 | 52 mm |
| 屏蔽有效性 | >90 dB |
| 回波损耗 | >20 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减(dB/100 ft) |
|---|---|---|
| 100 | 4.1 | 1.2 |
| 150 | 5.1 | 1.6 |
| 280 | 7.1 | 2.2 |
| 350 | 8.1 | 2.5 |
| 400 | 8.7 | 2.7 |
| 800 | 12.9 | 3.9 |
| 900 | 13.8 | 4.2 |
| 1200 | 16.3 | 5.0 |
| 1500 | 18.6 | 5.7 |
| 1800 | 20.8 | 6.3 |
| 1900 | 21.5 | 6.6 |
| 2000 | 22.1 | 6.7 |
| 2200 | 23.5 | 7.2 |
| 2500 | 25.4 | 7.7 |
