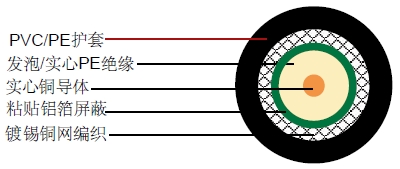

| 内导体 | 实心铜 | Φ1.42 | mm |
|---|---|---|---|
| 绝缘 | 发泡 /实心 PE | Φ3.81 | mm |
| 屏蔽 | 铝塑复合带 | Φ3.94 | mm |
| 外导体 | 镀锡铜编织 | Φ4.50 | mm |
| 护套 | PVC/PE | Φ6.01 | mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 79.4 pF/m |
| 传播速度 | 84% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 10.5 Ohm/Km |
| 外导体电阻 | 12.76 Ohm/Km |
| 工作温度范围 | -40°C - +85 °C |
| 最小弯曲半径 | 30 mm |
| 频率(MHz) | 衰减(dB/100m) | 最大衰减(dB/100ft) |
|---|---|---|
| 30 | 4.4 | 1.3 |
| 50 | 5.7 | 1.7 |
| 150 | 9.9 | 3.0 |
| 220 | 12.0 | 3.7 |
| 450 | 17.3 | 5.3 |
| 900 | 24.8 | 7.6 |
| 1500 | 32.4 | 9.9 |
| 1800 | 35.6 | 10.9 |
| 2000 | 37.7 | 11.5 |
| 2500 | 42.4 | 12.9 |
| 3000 | 46.5 | 14.2 |
| 5800 | 66.8 | 20.4 |
