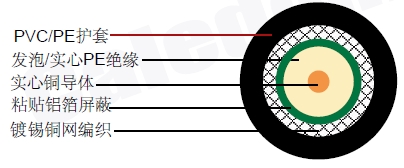

| 内导体 | 实心铜 | Φ1.12 | mm |
|---|---|---|---|
| 绝缘 | 发泡 /实心 PE | Φ2.95 | mm |
| 屏蔽 | 铝塑复合带 | Φ3.07 | mm |
| 外导体 | 镀锡铜编织 | Φ3.66 | mm |
| 护套 | PVC/PE | Φ4.95 | mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 80.3 pF/m |
| 传播速度 | 83% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 17.6 Ohm/Km |
| 外导体电阻 | 16.1 Ohm/Km |
| 工作温度范围 | -40°C - +85 °C |
| 最小弯曲半径 | 27 mm |
| 频率(MHz) | 衰减(dB/100m) | 最大衰减(dB/100ft) |
|---|---|---|
| 30 | 5.8 | 1.8 |
| 50 | 7.5 | 2.3 |
| 150 | 13.1 | 4.0 |
| 220 | 15.9 | 4.8 |
| 450 | 22.8 | 6.9 |
| 900 | 32.6 | 9.9 |
| 1500 | 42.4 | 12.9 |
| 1800 | 46.6 | 14.2 |
| 2000 | 49.3 | 15.0 |
| 2500 | 55.4 | 16.9 |
| 3000 | 60.0 | 18.3 |
| 5800 | 86.5 | 26.4 |
