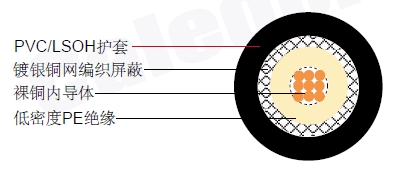

| 内导体 | 裸铜 | 9 x 0.10 mm | |
|---|---|---|---|
| 绝缘 | 发泡PE | Φ1.50 ± 0.08 | mm |
| 外导体 (屏蔽) | 镀银铜 | 72 x 0.10 mm | |
| 屏蔽覆盖率 | 90% | ||
| 护套 | PVC /低烟无卤 | Φ2.80 ± 0.13 | mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 67 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 250 Ohm/Km |
| 外导体电阻 | 35 Ohm/Km |
| 工作温度范围 | -25 °C - +80 °C |
| 铜重量 | 5.85 Kg/Km |
| 电缆重量(大约) | 12.95 Kg/Km |
| 屏蔽有效性 | >50 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ift) |
|---|---|---|
| 50 | 19.2 | 5.85 |
| 100 | 27.9 | 8.51 |
| 200 | 40.7 | 12.41 |
| 400 | 59.2 | 18.05 |
| 500 | 67.5 | 20.58 |
| 600 | 72.6 | 22.13 |
| 860 | 91.1 | 27.77 |
| 1000 | 101.0 | 30.79 |
| 30 | 300 MHz>20dB |
| 300 | 600 MHz>20dB |
| 600 | 900 MHz>20dB |
