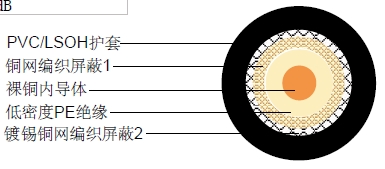

| 内导体 | 裸铜 | 0.6 mm |
|---|---|---|
| 绝缘 | 低密度PE | Φ3.70 ±0.10 mm |
| 外导体 (屏蔽 1) | 裸铜 | 120 x 0.12 mm |
| 屏蔽覆盖率 | 86% | |
| 外导体 (屏蔽 2) | 镀锡铜 | 120 x 0.12 mm |
| 屏蔽覆盖率 | 86% | |
| 护套 | PVC /低烟无卤 | Φ6.10 ±0.10 mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 67 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 62 Ohm/Km |
| 外导体电阻 | 8.5 Ohm/Km |
| 工作温度范围 | -25 °C - +80 °C |
| 铜重量 | 29.9 Kg/Km |
| 电缆重量(大约) | 59.8 Kg/Km |
| 屏蔽有效性 | >70 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ift) |
|---|---|---|
| 50 | 7.2 | 2.20 |
| 100 | 10.5 | 3.20 |
| 200 | 15.5 | 4.73 |
| 400 | 22.3 | 6.80 |
| 500 | 25.1 | 7.65 |
| 600 | 28.0 | 8.54 |
| 860 | 33.9 | 10.34 |
| 1000 | 37.0 | 11.28 |
| 30 | 300 MHz>31dB |
| 300 | 600 MHz>28dB |
| 600 | 900 MHz>24dB |
