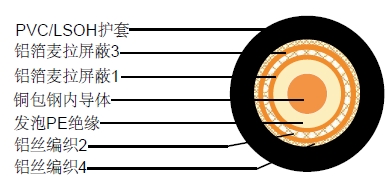

| 内导体 | 铜包钢(CCS) | Φ1.02 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ4.60 ±0.20 mm |
| 包带 屏蔽(屏蔽 1) | 铝箔麦拉 | ≥25% |
| 编织屏蔽(屏蔽 2) | 铝丝 | 80 x 0.12mm |
| 屏蔽覆盖率 | ≥60% | |
| 包带 屏蔽(屏蔽 3) | 铝箔麦拉 | ≥25% |
| 编织屏蔽(屏蔽 4) | 铝丝 | 64 x 0.12 mm |
| 屏蔽覆盖率 | ≥40% | |
| 护套 | PVC /低烟无卤 | Φ7.55 ±0.20 mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 54 pF/m |
| 传播速度 | 82% |
| 绝缘电阻 | >5000 Mohm.Km |
| 导体电阻 | < 24.1 Ohm/Km |
| 工作温度范围 | -30 °C - +70 °C |
| 电缆重量(大约) | 59.8 Kg/Km |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ift) |
|---|---|---|
| 50 | 4.8 | 1.5 |
| 100 | 6.7 | 2.0 |
| 200 | 9.3 | 2.8 |
| 500 | 15.0 | 4.6 |
| 600 | 16.9 | 5.1 |
| 800 | 19.4 | 5.9 |
| 1000 | 21.6 | 6.6 |
| 1350 | 24.2 | 7.4 |
| 1750 | 28.0 | 8.4 |
| 2150 | 31.5 | 9.6 |
| 2400 | 32.8 | 10.0 |
| 3000 | 37.9 | 11.5 |
