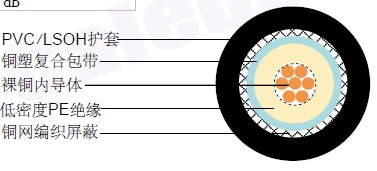

| 内导体 | 裸铜 | 7 x 0.75 mm |
|---|---|---|
| 绝缘 | 低密度PE | Φ7.25 ±0.18 mm |
| 外导体 (屏蔽 1) | 铜塑聚酯带 | |
| 屏蔽覆盖率 | 100% | |
| 外导体 (屏蔽 2) | 裸铜 | 128 x 0.10 mm |
| 屏蔽覆盖率 | 57% | |
| 护套 | PVC /低烟无卤 | Φ10.40 ±0.18 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 100 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 6 Ohm/Km |
| 外导体电阻 | 13 Ohm/Km |
| 工作温度范围 | -30 °C - +70 °C |
| 铜重量 | 45.3 Kg/Km |
| 电缆重量(大约) | 137.9 Kg/Km |
| 屏蔽有效性 | >80 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ift) |
|---|---|---|
| 50 | 3.7 | 1.13 |
| 100 | 5.4 | 1.65 |
| 400 | 11.7 | 3.57 |
| 600 | 14.6 | 4.45 |
| 860 | 18.1 | 5.52 |
| 1000 | 19.6 | 5.98 |
| 1750 | 28.8 | 8.78 |
| 2400 | 35.1 | 10.70 |
| 30 | 300 MHz>30dB |
| 300 | 600 MHz>27dB |
| 600 | 900 MHz>23dB |
