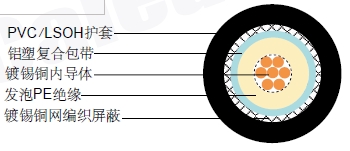

| 内导体 | 镀锡铜 | 7 x 0.40 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ3.10 ±0.10 mm |
| 外导体 (屏蔽 1) | 铝塑复合带 | |
| 屏蔽覆盖率 | 100% | |
| 外导体 (屏蔽 2) | 镀锡铜 | 96 x 0.10 mm |
| 屏蔽覆盖率 | 72% | |
| 护套 | PVC /低烟无卤 | Φ5.00 ±0.10 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 80 pF/m |
| 传播速度 | 80% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 20.5 Ohm/Km |
| 外导体电阻 | 20 Ohm/Km |
| 工作温度范围 | -30 °C - +70 °C |
| 铜重量 | 15.3 Kg/Km |
| 电缆重量(大约) | 33.9 Kg/Km |
| 屏蔽有效性 | >80 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ft) |
|---|---|---|
| 50 | 9.6 | 2.93 |
| 100 | 12.8 | 3.90 |
| 400 | 25.9 | 7.90 |
| 600 | 32.1 | 9.79 |
| 860 | 39.0 | 11.89 |
| 1000 | 42.4 | 12.93 |
| 1750 | 59.0 | 17.99 |
| 2400 | 72.3 | 22.04 |
| 30 | 300 MHz>28dB |
| 300 | 600 MHz>24dB |
| 600 | 900 MHz>22dB |
