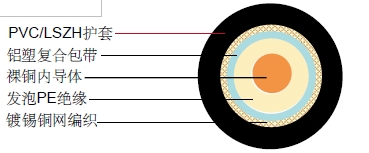

| 内导体 | 裸铜 | 0.95 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ2.80 ± 0.10 mm |
| 外导体 (屏蔽 1) | 铝塑复合带 | |
| 屏蔽覆盖率 | 100% | |
| 外导体 (屏蔽 2) | 镀锡铜 | 96 x 0.12 mm |
| 屏蔽覆盖率 | 85% | |
| 护套 | PVC /低烟无卤 | Φ5.00 ± 0.10 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 80 pF/m |
| 传播速度 | 80% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 25.2 Ohm/Km |
| 外导体电阻 | 18.5 Ohm/Km |
| 工作温度范围 | -30 °C - +70 °C |
| 铜重量 | 16.6 Kg/Km |
| 电缆重量(大约) | 36.6 Kg/Km |
| 屏蔽有效性 | >80 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ft) |
|---|---|---|
| 50 | 8.5 | 2.59 |
| 100 | 11.3 | 3.45 |
| 400 | 22.9 | 6.98 |
| 600 | 28.7 | 8.75 |
| 860 | 34.5 | 10.52 |
| 1000 | 37.5 | 11.43 |
| 1750 | 52.2 | 15.91 |
| 2400 | 64.0 | 19.51 |
| 30 | 300 MHz>28dB |
| 300 | 600 MHz>24dB |
| 600 | 900 MHz>19dB |
