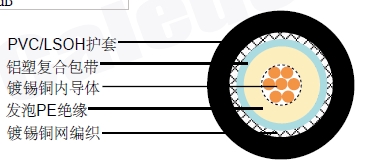

| 内导体 | 镀锡铜 | 7 x 0.25 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ2.00 ±0.10 mm |
| 外导体 (屏蔽 1) | 铝塑复合带 | |
| 屏蔽覆盖率 | 100% | |
| 外导体 (屏蔽 2) | 镀锡铜 | 48 x 0.12 mm |
| 屏蔽覆盖率 | 64% | |
| 护套 | PVC /低烟无卤 | Φ3.60 ±0.10 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 95 pF/m |
| 传播速度 | 75% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 20.5 Ohm/Km |
| 外导体电阻 | 32.5 Ohm/Km |
| 工作温度范围 | -30 °C - +70 °C |
| 铜重量 | 8.2 Kg/Km |
| 电缆重量(大约) | 18.3 Kg/Km |
| 屏蔽有效性 | >75 dB |
| 频率(MHz) | 衰减(dB/100m) | 衰减(dB/100ft) |
|---|---|---|
| 50 | 13.0 | 3.96 |
| 100 | 17.3 | 5.27 |
| 400 | 35.0 | 10.67 |
| 600 | 43.3 | 13.20 |
| 860 | 52.7 | 16.07 |
| 1000 | 57.2 | 17.44 |
| 1750 | 76.7 | 23.38 |
| 2400 | 94.0 | 28.66 |
| 30 | 300 MHz>24dB |
| 300 | 600 MHz>21dB |
| 600 | 900 MHz>15dB |
