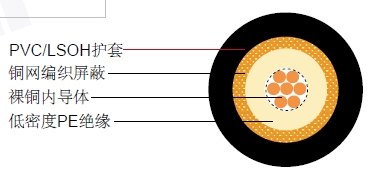

| 内导体 | 裸铜 | 7 x 0.75 mm |
|---|---|---|
| 绝缘 | 低密度PE | Φ7.25 ±0.18 mm |
| 外导体 (屏蔽) | 裸铜 | 192 x 0.18 mm |
| 屏蔽覆盖率 | 98% | |
| 护套 | PVC /低烟无卤 | Φ10.3 ±0.18 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 100 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 6.0 Ohm/Km |
| 外导体电阻 | 4.0 Ohm/Km |
| 工作温度范围 | -30 °C - +70 °C |
| 铜重量 | 79.4 Kg/Km |
| 电缆重量(大约) | 165.5 Kg/Km |
| 屏蔽有效性 | >55 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ft) |
|---|---|---|
| 50 | 4.5 | 1.37 |
| 100 | 6.7 | 2.04 |
| 200 | 9.9 | 3.02 |
| 400 | 14.3 | 4.36 |
| 500 | 16.1 | 4.91 |
| 600 | 17.8 | 5.43 |
| 860 | 22.1 | 6.74 |
| 1000 | 24.3 | 7.41 |
| 30 | 300 MHz>31dB |
| 300 | 600 MHz>28dB |
| 600 | 900 MHz>27dB |
