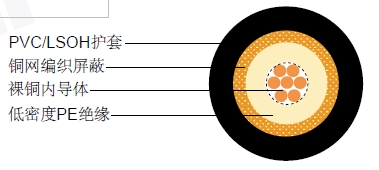

| 内导体 | 裸铜 | 7 x 0.32 mm |
|---|---|---|
| 绝缘 | 低密度PE | Φ2.95 ± 0.10mm |
| 外导体 (屏蔽) | 裸铜 | 96 x 0.12 mm |
| 屏蔽覆盖率 | 86% | |
| 护套 | PVC /低烟无卤 | Φ5.00 ± 0.10mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 100 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 32 Ohm/Km |
| 外导体电阻 | 17.5 Ohm/Km |
| 工作温度范围 | -30 °C - +70 °C |
| 铜重量 | 15.4 Kg/Km |
| 电缆重量(大约) | 36.9 Kg/Km |
| 屏蔽有效性 | >55 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ft) |
|---|---|---|
| 50 | 9.4 | 2.87 |
| 100 | 13.5 | 4.12 |
| 200 | 19.9 | 6.07 |
| 400 | 29.2 | 8.90 |
| 500 | 33.2 | 10.12 |
| 600 | 36.8 | 11.22 |
| 860 | 45.6 | 13.90 |
| 1000 | 50.4 | 15.37 |
| 30 | 300 MHz>28dB |
| 300 | 600 MHz>24dB |
| 600 | 900 MHz>22dB |
