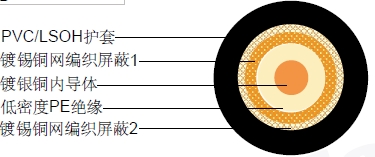

| 内导体 | 镀银铜 | 0.9 mm |
|---|---|---|
| 绝缘 | 低密度PE | Φ2.95 ±0.10 mm |
| 外导体(屏蔽 1) | 镀锡铜 | 112 x 0.10 mm |
| 屏蔽覆盖率 | 85% | |
| 外导体(屏蔽 2) | 镀锡铜 | 112 x 0.10 mm |
| 屏蔽覆盖率 | 80% | |
| 护套 | PVC /低烟无卤 | Φ5.40 ±0.10 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 100 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 28 Ohm/Km |
| 外导体电阻 | 11 Ohm/Km |
| 工作温度范围 | -30 °C - +70 °C |
| 铜重量 | 22.7 Kg/Km |
| 电缆重量(大约) | 46.3 Kg/Km |
| 屏蔽有效性 | >70 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ift) |
|---|---|---|
| 50 | 9.0 | 2.74 |
| 100 | 13.0 | 3.96 |
| 200 | 19.3 | 5.88 |
| 400 | 28.1 | 8.57 |
| 500 | 31.9 | 9.73 |
| 600 | 35.3 | 10.76 |
| 860 | 43.8 | 13.35 |
| 1000 | 48.5 | 14.79 |
| 30 | 300 MHz>32dB |
| 300 | 600 MHz>28dB |
| 600 | 900 MHz>23dB |
