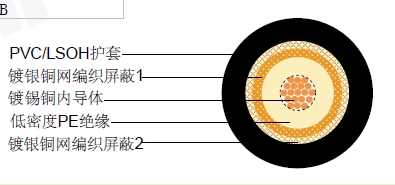

| 内导体 | 镀锡铜 | 19 x 0.18 mm |
|---|---|---|
| 绝缘 | 低密度PE | Φ2.95 ±0.10 mm |
| 外导体(屏蔽 1) | 镀银铜 | 112 x 0.13 mm |
| 屏蔽覆盖率 | 98% | |
| 外导体(屏蔽 2) | 镀银铜 | 112 x 0.13 mm |
| 屏蔽覆盖率 | 97% | |
| 护套 | PVC /低烟无卤 | Φ5.40 ±0.10 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 100 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 37.5 Ohm/Km |
| 外导体电阻 | 8 Ohm/Km |
| 工作温度范围 | -30 °C - +70 °C |
| 铜重量 | 32.7 Kg/Km |
| 电缆重量(大约) | 54.2 Kg/Km |
| 屏蔽有效性 | >70 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100 ft) |
|---|---|---|
| 50 | 9.7 | 2.96 |
| 100 | 13.9 | 4.24 |
| 200 | 20.4 | 6.22 |
| 400 | 30.0 | 9.15 |
| 500 | 34.2 | 10.43 |
| 600 | 37.9 | 11.55 |
| 860 | 46.9 | 14.30 |
| 1000 | 51.8 | 15.79 |
| 30 | 300 MHz>27dB |
| 300 | 600 MHz>23dB |
| 600 | 900 MHz>22dB |
