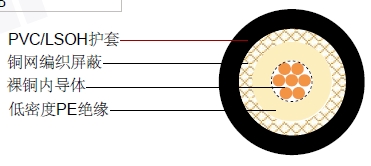

| 内导体 | 裸铜 | 7 x 0.16 mm | |
|---|---|---|---|
| 绝缘 | 低密度PE | Φ1.50 ± 0.08 | mm |
| 外导体 (屏蔽) | 裸铜 | 64 x 0.10 mm | |
| 屏蔽覆盖率 | 88% | ||
| 护套 | PVC /低烟无卤 | Φ2.80 ± 0.13 | mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 100 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 122 Ohm/Km |
| 外导体电阻 | 39 Ohm/Km |
| 工作温度范围 | -30 °C - +70 °C |
| 铜重量 | 6.1 Kg/Km |
| 电缆重量(大约) | 12.7 Kg/Km |
| 屏蔽有效性 | >50 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减(dB/100 ft) |
|---|---|---|
| 50 | 17.7 | 5.40 |
| 100 | 26.0 | 7.93 |
| 200 | 38.5 | 11.74 |
| 400 | 55.3 | 16.86 |
| 500 | 63.6 | 19.39 |
| 600 | 69.2 | 21.10 |
| 860 | 81.9 | 24.97 |
| 1000 | 88.3 | 26.92 |
| 30 | 300 MHz>26dB |
| 300 | 600 MHz>23dB |
| 600 | 900 MHz>20dB |
