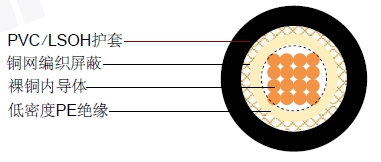

| 内导体 | 裸铜 | 16 x 0.18 | mm | |
|---|---|---|---|---|
| 绝缘 | 低密度PE | Φ2.85 ± | 0.10 | mm |
| 外导体 (屏蔽) | 裸铜 | 80 x 0.12 | mm | |
| 屏蔽覆盖率 | 79% | |||
| 护套 | PVC /低烟无卤 | Φ5.00 ± | 0.10 | mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 100 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 44 Ohm/Km |
| 外导体电阻 | 24 Ohm/Km |
| 工作温度范围 | -30 °C - +70 °C |
| 铜重量 | 12.4 Kg/Km |
| 电缆重量(大约) | 34.4 Kg/Km |
| 屏蔽有效性 | >50 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100 ft) |
|---|---|---|
| 50 | 9.8 | 2.99 |
| 100 | 14.1 | 4.30 |
| 200 | 20.6 | 6.28 |
| 400 | 30.4 | 9.27 |
| 500 | 34.8 | 10.61 |
| 600 | 38.7 | 11.80 |
| 860 | 47.9 | 14.60 |
| 1000 | 52.8 | 16.10 |
| 30 | 300 MHz>26dB |
| 300 | 600 MHz>25dB |
| 600 | 900 MHz>22dB |
