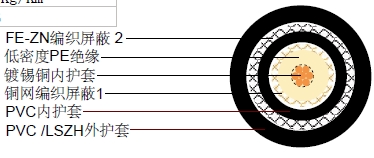

| 内导体 | 镀锡铜 | 7 x 0.40 mm |
|---|---|---|
| 绝缘 | 低密度PE | Φ7.25 ±0.18 mm |
| 外导体(屏蔽 1) | 裸铜 | 192 x 0.18 mm |
| 屏蔽覆盖率 | 97% | |
| 内导体 | PVC | Φ10.3 ±0.18 mm |
| 外导体(屏蔽 2) | 镀锌钢丝 | 144 x 0.24 mm |
| 屏蔽覆盖率 | 85% | |
| 外导体 | PVC /低烟无卤 | Φ14.30 ±0.20 mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 67 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 20.5 Ohm/Km |
| 外导体电阻 | 4.5 Ohm/Km |
| 测试/工作电压(最大) | 8.0 KV/5.0 KV |
| 工作温度范围 | -30 °C - +70 °C |
| 铜重量 | 57 Kg/Km |
| 电缆重量(大约) | 298.5 Kg/Km |
| 屏蔽有效性 | >70 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ft) |
|---|---|---|
| 50 | 4.2 | 1.28 |
| 100 | 6.2 | 1.89 |
| 200 | 9.3 | 2.84 |
| 400 | 13.8 | 4.21 |
| 500 | 15.5 | 4.73 |
| 600 | 17.1 | 5.21 |
| 860 | 21.1 | 6.43 |
| 1000 | 23.4 | 7.13 |
| 30 | 300 MHz>30dB |
| 300 | 600 MHz>27dB |
| 600 | 900 MHz>25dB |
