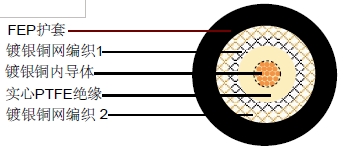

| 内导体 | 镀银铜 | 19 x 0.20 mm |
|---|---|---|
| 绝缘 | 实心 PTFE | Φ2.95±0.05 mm |
| 外导体(屏蔽 1) | 镀银铜 | 112 x 0.13 mm |
| 屏蔽覆盖率 | 95% | |
| 外导体(屏蔽 2) | 镀银铜 | 112 x 0.13 mm |
| 屏蔽覆盖率 | 94% | |
| 护套 | FEP | Φ4.90 ±0.13 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 94 pF/m |
| 传播速度 | 70% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 12.6 Ohm/Km |
| 外导体电阻 | 7.5 Ohm/Km |
| 测试/工作电压(最大) | 5.0 KV/1.9 KV |
| 工作温度范围 | -55 °C - +200 °C |
| 铜重量 | 46 Kg/Km |
| 电缆重量(大约) | 64 Kg/Km |
| 屏蔽有效性 | 80 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ft) |
|---|---|---|
| 50 | 8.5 | 2.59 |
| 100 | 12.5 | 3.81 |
| 200 | 17.7 | 5.40 |
| 400 | 25.9 | 7.90 |
| 900 | 40.4 | 12.32 |
| 1000 | 43.0 | 13.11 |
| 2000 | 63.3 | 19.30 |
| 3000 | 79.4 | 24.21 |
| 5000 | 107.0 | 32.62 |
| 8000 | 141.7 | 43.20 |
| 30 | 300 MHz>28dB |
| 300 | 600 MHz>25dB |
| 600 | 900 MHz>22dB |
